Fájlok megtekintése

Mielőtt megnyitna egy fájlt szerkesztésre, megtekintheti előnézetét a fájl kijelölésével és az Előnézet ablakban található Nézet lap megnyitásával.

Egy fájl Vault tárban történő megtekintéséhez:

• Jelöljön ki egy fájlt.
• Az előnézeti ablakban kattintson a Nézet lapra.

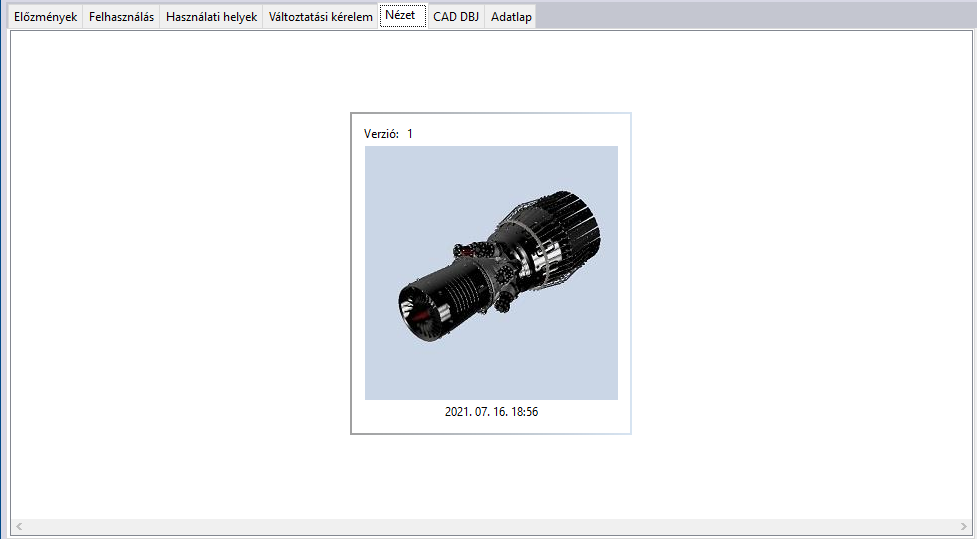

Az előnézet alapértelmezetten választó módban jeleníti meg az előnézeti képeket, így Ön a Vault Basic alkalmazásban a fájl korábbi verzióin, a Vault Professional alkalmazásban pedig a fájl korábbi revízióin lapozhat végig. Az előnézeti képek tetején a fájl verziója vagy revíziója, az alján pedig a legutóbbi leadás dátuma jelenik meg.

A megjelenítő alkalmazás

A Megtekintő a tervek felfedezésére, megvizsgálására és áttekintésére alkalmas eszközöket tartalmaz. A Megtekintő automatikusan átalakítja a tervfájlokat a tervek ábrázolásává.

1. A Nézet lapon kattintson az előnézeti képre a fájl megtekintéséhez.

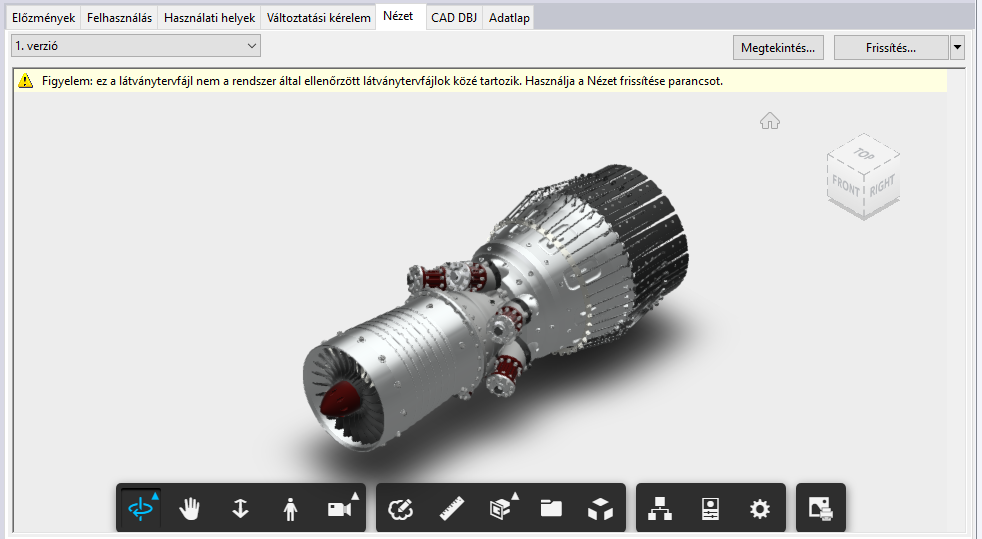

2. A kiválasztott fájl megjelenik az előnézeti ablakban az Autodesk Viewer vagy az Autodesk Design Review használatával (ez A Vault beállítások konfigurálása területen a fájlok megtekintéséhez kiválasztott beállítástól függ). Alapértelmezés szerint az Autodesk Viewer van beállítva a fájlok megtekintéséhez.



3. Kattintson a Megtekintés ablakban lehetőségre, amennyiben külön ablakban szeretné megtekinteni a fájlt.

   Megjegyzés: Ha az Autodesk Design Review (ADR) alkalmazást választotta egy fájl megtekintéséhez, győződjön meg arról, hogy az ADR telepítve van. Az ADR ingyenes letöltéséhez keresse fel a https://www.autodesk.com webhelyet.

   1. Ha a kiválasztott fájl nem rendelkezik társított látványtervfájllal, akkor a nézet üresen marad. Kattintson a Megnyitás a megjelenítő alkalmazásban lehetőségre, amennyiben egy külső alkalmazásban szeretné megtekinteni a fájlt.

   2. Figyelmeztető üzenet jelenik meg, ha:

      1. a látványtervfájl Látványterv megfelelősége tulajdonsága Korábbi vagy Nincs szinkronizálva értékű
      2. a kapcsolódó fájlokból újabb verziók állnak rendelkezésre
      3. a látványtervfájl nem a legfrissebb verzió
      4. a látványtervfájl nem a legfrissebb verzió, és nincs szinkronizálva az adatfájl verziójával.

   3. Ha figyelmeztető üzenet jelenik meg, mely jelzi, hogy a látványtervfájl esetleg elavult lehet egy új adatfájl miatt, közzétehet egy frissített látványtervfájlt, és csatolhatja azt az adatfájlhoz, elvetve az elavult látványtervfájlt. Kattintson a Frissítés gombra a Nézet lapon az aktuálisan kiválasztott fájlverzió látványtervfájljának frissítéséhez.

4. Zoomoláshoz, eltoláshoz, nyomtatáshoz stb. használja a megtekintő vezérlőit. További információért tekintse meg a Megtekintő eszköztár részleteit.

   Az ADR használatával kapcsolatos súgóért kattintson a jobb gombbal a fájlra a Nézet lapon, majd kattintson a Megnyitás az Autodesk Design Review-ban lehetőségre. Az Autodesk Design Review ablakban az F1 billentyű megnyomásával tekintheti meg a súgót.

5. A verziócsúszka segítségével megtekinthetőek a látványtervfájl előzményei.

Megtekintő eszköztár

Az Autodesk Viewer alapértelmezett eszköztára az oldal alján található, és használatával interakcióba léphet a tervekkel, illetve ellenőrizheti azokat.

A megtekintő eszközeire vonatkozó további információért tekintse meg az Autodesk Viewer-eszközök című szakaszt.
