Revit családfájlok keresése a Vault tárban

Kereshet egy adott családtípust, és betöltheti típus(oka)t egy Revit projektfájlba, vagy egy Revit családfájlba a Vault család betöltése párbeszédpanelen.

Megjegyzés: A rendszergazdának engedélyeznie kell a Revit indexelő szolgáltatást az ADMS Console alkalmazásban, mielőtt családtípusokat keresne.

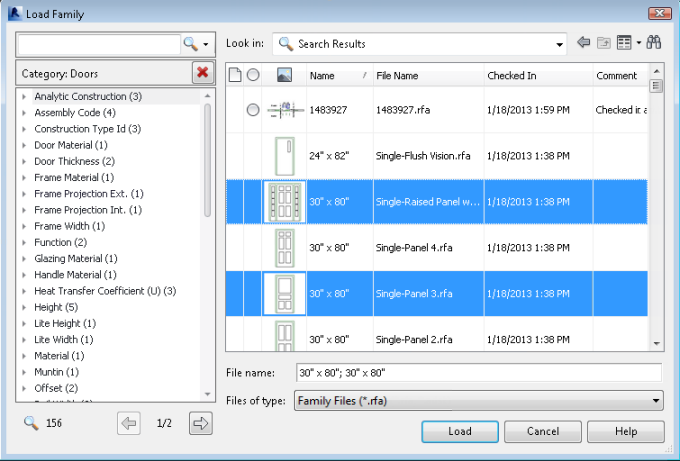

A Családfájlok keresése felhasználói felület

A Revit családfájlok keresése szolgáltatás lehetővé teszi, hogy gyorsan megkeresse a családtípusokat több családfájlban.

A felület működésének ismerete segít e funkció hatékony használatában.

Funkció

Leírás

Tartalom keresése mező

A Tartalom keresése mező lehetővé teszi, hogy egy kulcsszóra keressen. A kulcsszó lehet egy érték vagy paraméter, amelyet már indexelt a Vault tárba helyezett Revit családfájlokból.

Megadhat egy szót vagy több szót is. Ha több szó van megadva, az összes szónak léteznie kell a családparaméterek részeként.

Címsor

Megjeleníti az aktuális mappát a fájlok tallózása során. Ha kiválaszt egy adott családfájlt, a címsor a Keresési eredmények kifejezést mutatja, míg maguk az eredmények az ez alatt látható rácsban jelennek meg.

Megjegyzés: Ha a címsor módosul a keresési eredményekről egy mappára, minden paraméter törlődik.

Keresési feltételek listája

Minden alkalommal, amikor kiválaszt egy paraméterértéket, illetve beír egy paraméterértéket a keresés mezőbe, az érték hozzáadódik a Keresési feltételek listájához. Amikor kiválaszt egy Kategória típust az alapértelmezett listából, a Keresési feltételek listájában frissítésre kerül ez az érték: Kategória: Kategória neve. Ha például kiválasztja az Ajtók kategóriát, a Keresési feltételek listán megjelenik a Kategória: Ajtók, mint annak egy értéke.

Minden keresési érték bármikor, bármilyen sorrendben eltávolítható. Amikor eltávolít egy értéket, a keresési eredmények a táblázatban frissülnek, hogy megfeleljenek a megmaradt keresési paramétereknek.

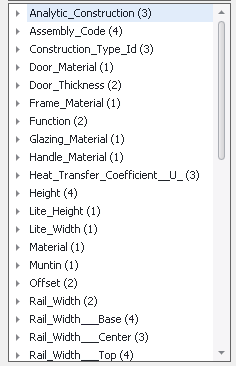

Elérhető paraméterek listája

Mielőtt elkezdi a keresést, a Paraméter lista megjeleníti a Vault tárban tárolt minden család Típuskategóriáit. Ha egy Kategória ki van jelölve, megjelennek a kijelölt kategóriához társított paraméterek. A szám a paraméter mellett a paraméter értékeinek számát jelzi. A paraméter minden elérhető értéke a paraméter gyermekeként van feltüntetve, minden érték mellett egy szám jelzi a családtípusok számát, amelyek akkor jelennek meg, ha kiválasztja azt.

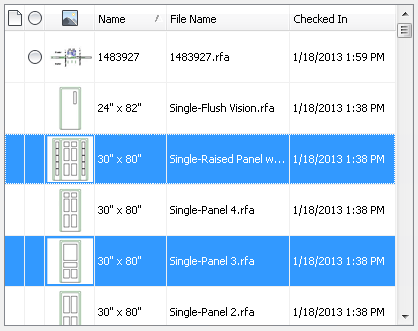

Grid

A táblázat megjeleníti a Revit családtípusokat, amelyek megfelelnek a jelenlegi keresési paramétereknek. Válasszon ki egy Revit családtípust annak betöltéséhez.

Megjegyzés: Ha kiválaszt egy Revit családfájlt, a Keresési feltételek listája frissül, hogy tartalmazza a családfájl nevét (például Fájl: FileName.rfa).

Eredmények száma

A családtípusok számát az aktuális keresési eredményekben az eredmények száma ablak mutatja. Amikor a keresési paramétereket megváltoztatja, ez a szám frissül, hogy tükrözze az új családtípusokat az eredményekben.

Oldalak lapozása

Az oldalak lapozása lehetővé teszi a táblázatban lévő eredmények végignézését. A táblázat egyszerre legfeljebb 100 eredményt jelenít meg.

Keresési feladatok

Az alábbi lista tartalmazza a keresési feladatokat, amiket a Revit Vault bővítmény Keresés szolgáltatásával végezhet.

Megjegyzés: A rendszergazdának engedélyeznie kell a Revit indexelő szolgáltatást az ADMS Console alkalmazásban, mielőtt családtípusokat keresne.

Ezeket a kereséseket a Revit Család keresése funkciójával végezheti el:

Keresés a Vault tárban található összes családfájlban

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Írjon be egy keresési karakterláncot a Keresés mezőbe.

    A megadott karakterlánc hozzáadódik a keresett paraméterek listájához. A táblázat megjeleníti az összes családtípust a Vault tárban, ami megfelel a keresési karakterláncnak. A táblázatban lévő családtípusok elérhető paramétereinek listája megjelenik a Paraméter listában.

  3. Válasszon ki egy vagy több családtípust a táblázatban, és kattintson a Betöltés lehetőségre.

Keresés kategórián belül

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Válasszon ki egy kategóriatípust a tallózáshoz.

    A kiválasztott kategória hozzáadódik a Keresési feltételek listájához. A táblázat megjeleníti az összes családtípust, ami megfelel a kiválasztott kategóriának. A táblázatban lévő családtípusok elérhető paramétereinek listája megjelenik az Elérhető paraméterek listában.

  3. Válasszon ki egy paramétert az Elérhető paraméterek listából, ezzel tovább finomíthatja a keresést.

    A táblázat minden családtípust megjelenít, ami megfelel a kiválasztott paramétereknek, illetve az Elérhető paraméterek lista frissül, és ezt követően kizárólag a rácsban eredményekként megjelenített paramétereket tartalmazza.

  4. Válasszon ki egy vagy több családtípust a táblázatban, és kattintson a Betöltés lehetőségre.

Szöveges keresés a Keresési feltételek listájával

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Írjon be egy keresési karakterláncot a Keresés mezőbe.

    A beírt karakterlánc hozzáadódik a Keresési feltételek listájához. A táblázat megjeleníti az összes családtípust, ami megfelel a keresett karakterláncnak. A táblázatban lévő családtípusok elérhető paramétereinek listája megjelenik az Elérhető paraméterek listában.

  3. Válasszon ki egy paramétert és értéket az Elérhető paraméterek listából, ezzel tovább finomíthatja a keresést.

    A táblázat minden családtípust megjelenít, ami megfelel a kiválasztott paramétereknek, illetve az Elérhető paraméterek lista frissül, és ezt követően kizárólag a rácsban eredményekként megjelenített paramétereket tartalmazza.

  4. Válasszon ki egy vagy több családtípust a táblázatban, és kattintson a Betöltés lehetőségre.

Válasszon egy családtípust egy fájlból

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Válasszon ki egy Revit .rfa fájlt a jobb oldali panelen, amelyből ki szeretne választani egy családtípust.

    A Revit .rfa fájl hozzáadódik a Keresési feltételek listájához és a táblázat megjeleníti az összes, a kiválasztott fájlhoz társított családtípust. A táblázatban lévő családtípusok elérhető paramétereinek listája megjelenik a Paraméter listában.

  3. Válasszon ki egy vagy több családtípust a táblázatban, és kattintson a Betöltés lehetőségre.

Keresési paraméter használata egyetlen fájlban

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Válasszon ki egy Revit .rfa fájlt, amelyből ki szeretne választani egy családtípust.

    A táblázat megjeleníti a kiválasztott fájlhoz társított összes családtípust. A táblázatban lévő családtípusok elérhető paramétereinek listája megjelenik a Paraméter listában.

  3. Adjon hozzá további paramétereket a Keresési paraméterek listájához.

    A táblázat minden családtípust megjelenít, amely megfelel a kiválasztott paramétereknek, illetve a paraméterek listája frissül, és ezt követően kizárólag a rácsban eredményekként megjelenített paramétereket tartalmazza.

  4. Válasszon ki egy vagy több családtípust a táblázatban, és kattintson a Betöltés lehetőségre.

Eltávolít egy tételt a keresési feltételek listájához

  1. Kattintson a Törlés gombra bármely érték mellett a Keresési feltételek listáján, hogy eltávolítsa azt a Keresési feltételek listájáról.

    Ha maradnak további paraméterek, a táblázat frissíti az összes családtípust a többi keresési paraméternek megfelelően. Az Elérhető paraméterek listája is frissül.

Keresés mentése

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Futtasson egy keresést, ehhez írjon a Keresés mezőbe, vagy válasszon ki egy kategóriát a Kategória típusa listából.

  3. Kattintson a Szöveges keresés mező melletti legördülő lista gombra és válassza az Aktuális keresés mentése lehetőséget.

    Ezzel menti a keresési beállításokat.

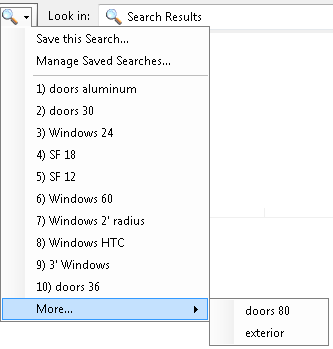

Keresés betöltése

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Kattintson a legördülő nyílra a Keresés szövegmező mellett, és válassza ki a mentett keresést, amelyet be kíván tölteni.

Megjegyzés: Megadhatja, hogy milyen típusú paraméterek jelenjenek meg a keresésekben a Vault beállítások párbeszédpanel beállításainak módosításával. További információ: Vault-beállítások konfigurálása.

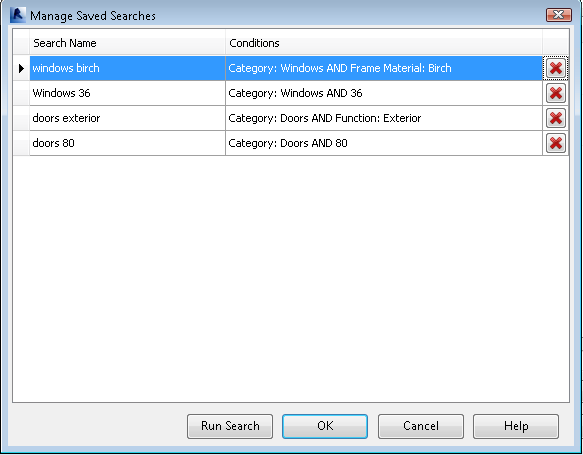

Mentett keresések kezelése

  1. Indítsa el a Család betöltése párbeszédpanelt.

  2. Kattintson a legördülő nyílra a Keresés szövegmező mellett, és válassza a Mentett keresések kezelése lehetőséget.

    Megjelenik a Mentett keresések kezelése párbeszédpanel.

  3. Ha szeretne átnevezni egy mentett keresést, kattintson a Név mezőbe, és módosítsa a szöveget.

  4. Ha törölni szeretne egy keresést, kattintson a Törlés gombra a keresés sor mellett.

  5. Kattintson az OK gombra a módosítások mentéséhez és a Mentett keresések kezelése párbeszédpanel bezárásához.

    Kattintson a Keresés futtatása lehetőségre a kiválasztott keresés futtatásához.

    A Mégse lehetőséggel bármikor kiléphet mentés nélkül.

Szülőoldal: Család betöltése a Vault tárból
