Fájlok importálása Vault tárból

Az importálás a Vault tárból lehetővé teszi a Vault tárban tárolt CAD fájlok és képek importálását az aktuális Revit projektbe.

Azonban – a Csatolás a Vault tárból funkcióval ellentétben – amikor a projektet elmenti a Vault tárba, a rendszer csak a projektet frissíti. A projekt és az importált fájl közti használt/használó viszonyok nem kerülnek mentésre. Ez azt jelenti, hogy ha egy csatolás módosul, a fájlt újra kell importálni a módosítások érvényesítéséhez.

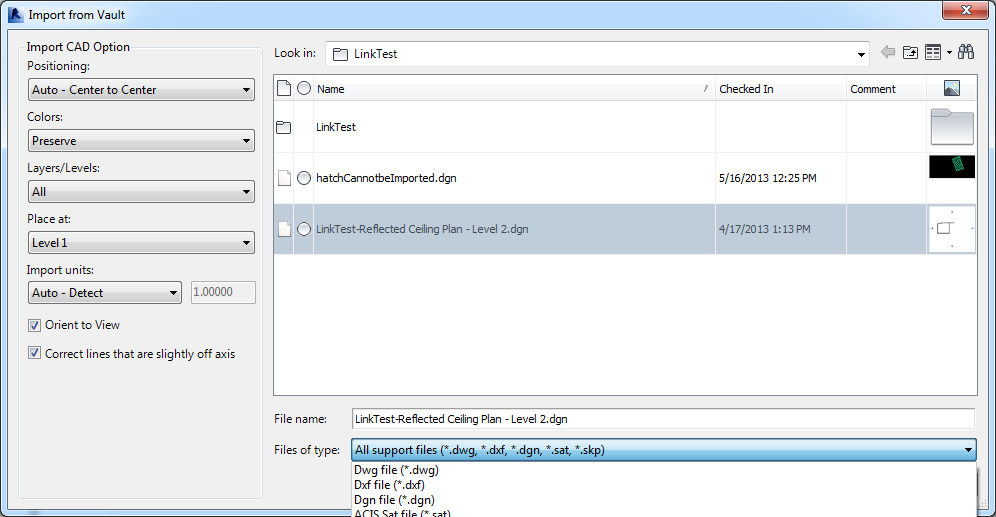

Az Importálás Vault tárból párbeszédpanel

Kiválaszthat egy fájlt a Vault tárból, hogy az aktuális Revit projektbe importálja. Az Importálás Vault tárból párbeszédpanelen az importálandó fájl elhelyezésére vonatkozó beállításokat is megadhat.

Támogatott fájltípusok

A következő típusú CAD fájlokat importálhatja a Vault tárból:

Továbbá a következő típusú képeket importálhatja a Vault tárból:

BMP
JPG
JPEG
TIF

Pozíció beállítások

Amikor egy fájlt importál az aktuális Revit projekthez, kiválaszthat egy elhelyezési beállítást.

A következő táblázat a kiválasztáshoz elérhető pozicionálási lehetőségeket ismerteti. További információ: Importálási és csatolási beállítások CAD formátumokhoz és Revit modellekhez.

Beállítás	Részletek
Automatikus – origóigazítással	A Revit elhelyezi az importálás világorigóját a Revit projekt belső origóján. Ha az importált objektum nagy távolságra helyezkedik el a kezdőpontjától, akkor valószínűleg a modelltől is nagy távolságra fogja megjeleníteni a rendszer. Ennek ellenőrzésére állítsa a nézetarány értékét Illesztett nézetarány értékre.
Automatikus – megosztott koordinátákkal	Megjegyzés: Ez a beállítás csak a Revit-fájlokra vonatkozik. A Revit a két fájl között megosztott koordinátákhoz viszonyított pozíció alapján helyezi el az importált geometriát. Ha a fájlok között nincs aktuális megosztott koordináta-rendszer, akkor a Revit értesíti Önt erről, és az Automatikus – középpont-igazítással opciót használja. További információ: Megosztott pozicionálás. Fontos: Amennyiben a hivatkozás beszúrása megosztott koordináták segítségével történik, a pozíció megfelelő lesz, de a megosztott helyet manuálisan kell konfigurálni. A hely kézileg történő beállításáról az alábbi szakaszban talál információkat.
Kézi – origó	Az importált dokumentum kezdőpontja a kurzor helyén van.
Kézi – bázispont	Az importált dokumentum bázispontja a kurzor helyén van. Csak definiált bázisponttal rendelkező AutoCAD fájlok esetén használja ezt a beállítást.
Kézi – középpont	Az importált geometria közepére helyezi a kurzort.

Munkakészletek

Ha csatolt munkakészletekkel dolgozik, a megosztott munkahivatkozásról származó összes munkakészletet betölti és megjeleníti a rendszer.
