Come aggiungere un modificatore di corpo ad un elemento strutturale

Per creare un modificatore di corpo e aggiungerlo ad un elemento strutturale, attenersi alla procedura indicata di seguito.

Il modificatore di corpo tridimensionale (3D) può essere creato da un elemento massa, da un gruppo di masse o da qualsiasi altro oggetto AEC con massa. I modificatori di corpo possono anche essere creati da solidi ACIS o da blocchi che costituiscono dei corpi 3D. L'oggetto deve essere posizionato nel disegno prima di poter essere impostato come modificatore di corpo.

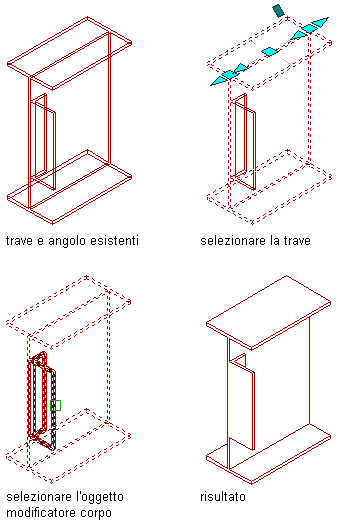

Nell'illustrazione seguente viene mostrato l'utilizzo di un angolo come modificatore di corpo per l'aggiunta ad una trave.

Aggiunta di un modificatore di corpo ad un elemento strutturale

1. Collocare l'oggetto nella posizione in cui si intende aggiungere il modificatore di corpo all'elemento strutturale.
2. Selezionare l'elemento strutturale che si desidera modificare con il modificatore corpo.
3. Scegliere scheda Elemento strutturalegruppo Editamenu a discesa Modificatori corpoAggiungi.
4. Selezionare l'oggetto da aggiungere all'elemento strutturale.
5. Nella finestra di dialogo Aggiungi modificatore di corpo selezionare Additivo per Operazione.


6. Immettere una descrizione per il modificatore di corpo.
7. Per non mantenere l'oggetto originale, selezionare Cancella oggetti selezionati; per mantenerlo deselezionare questa opzione.
8. Fare clic su OK.
