Come sottrarre un modificatore di corpo da un elemento strutturale

Per creare un modificatore di corpo tridimensionale (3D) e sottrarlo da un elemento strutturale, attenersi alla procedura indicata di seguito.

Il modificatore di corpo tridimensionale (3D) può essere creato da un elemento massa, da un gruppo di masse o da qualsiasi altro oggetto AEC con massa. I modificatori di corpo possono anche essere creati da solidi ACIS o da blocchi che costituiscono dei corpi 3D. L'oggetto deve essere posizionato nel disegno prima di poter essere impostato come modificatore di corpo.

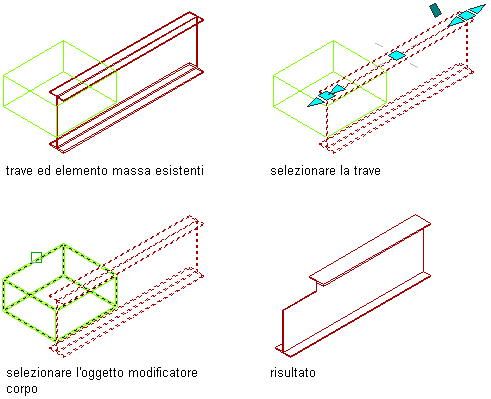

Nell'illustrazione che segue viene mostrato come utilizzare un elemento massa a forma di parallelepipedo come modificatore di corpo per modellare una trave.

Sottrazione di un modificatore di corpo da un elemento strutturale

1. Collocare l'oggetto nella posizione in cui si intende sottrarre il modificatore di corpo dall'elemento strutturale.
2. Selezionare l'elemento strutturale che si desidera modificare con il modificatore corpo.
3. Scegliere scheda Elemento strutturalegruppo Editamenu a discesa Modificatori corpoAggiungi.
4. Selezionare l'oggetto da sottrarre dall'elemento strutturale.

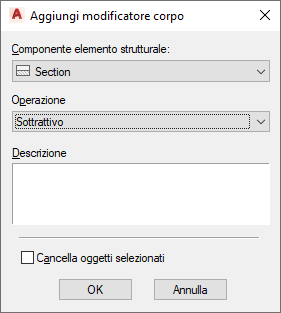

5. Nella finestra di dialogo Aggiungi modificatore corpo selezionare Sottrattivo per Operazione.


6. Immettere una descrizione per il modificatore di corpo.
7. Per non mantenere l'oggetto originale, selezionare Cancella oggetti selezionati; per mantenerlo deselezionare questa opzione.
8. Fare clic su OK.
