Come sostituire un elemento strutturale con un modificatore di corpo

Per creare un modificatore di corpo tridimensionale (3D) e sostituire un elemento strutturale con esso, attenersi alla procedura indicata di seguito.

Il modificatore di corpo tridimensionale (3D) può essere creato da un elemento massa, da un gruppo di masse o da qualsiasi altro oggetto AEC con massa. I modificatori di corpo possono anche essere creati da solidi ACIS o da blocchi che costituiscono dei corpi 3D. L'oggetto deve essere posizionato nel disegno prima di poter essere impostato come modificatore di corpo.

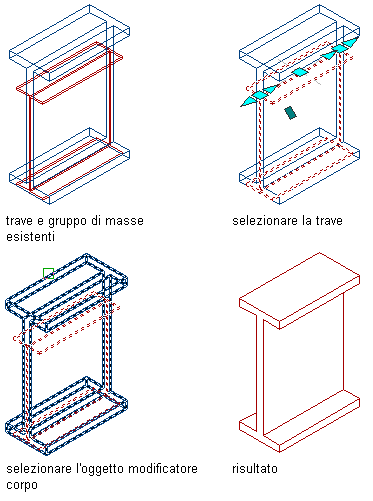

Nell'illustrazione che segue viene mostrato l'utilizzo di un gruppo di masse come modificatore di corpo per la sostituzione di una trave.

Sostituzione di un elemento strutturale con un modificatore di corpo

1. Collocare l'oggetto nella posizione in cui si intende sostituire l'elemento strutturale con il modificatore di corpo.
2. Selezionare l'elemento strutturale che si desidera modificare con il modificatore corpo.
3. Scegliere scheda Elemento strutturalegruppo Editamenu a discesa Modificatori corpoAggiungi.
4. Selezionare l'oggetto con cui sostituire l'elemento strutturale.

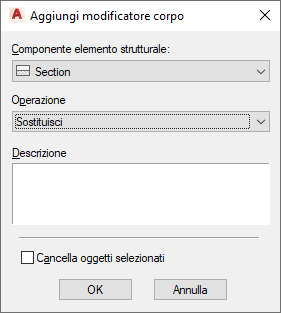

5. Nella finestra di dialogo Aggiungi modificatore corpo selezionare Sostituisci per Operazione.


6. Immettere una descrizione per il modificatore di corpo.
7. Per non mantenere l'oggetto originale, selezionare Cancella oggetti selezionati; per mantenerlo deselezionare questa opzione.
8. Fare clic su OK.
