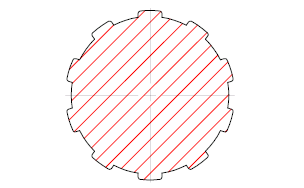

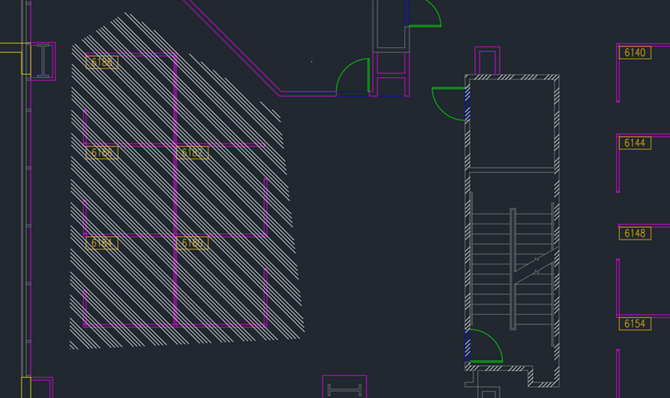

TRATTEGGIO (comando)

Riempie un'area chiusa o gli oggetti selezionati con un modello di tratteggio, un riempimento solido o un riempimento sfumato.

Trova

Il comando TRATTEGGIO offre diverse opzioni a seconda dello stato della barra multifunzione.

• Quando la barra multifunzione è attiva, viene visualizzata la scheda contestuale della barra multifunzione Creazione tratteggio.
• Quando la barra multifunzione è disattivata, viene visualizzata la finestra di dialogo Tratteggio e sfumatura. Se si preferisce utilizzare la finestra di dialogo Tratteggio e sfumatura, impostare la variabile di sistema HPDLGMODE su 1.
• Quando la barra multifunzione è disattivata, impostare la variabile di sistema HPDLGMODE su 0 per accedere alle nuove opzioni del comando TRATTEGGIO.

Se si immette -TRATTEGGIO alla riga di comando, vengono visualizzate le relative opzioni.

Nota:

• Per prevenire problemi relativi alla memoria e alle prestazioni, il numero massimo di linee di tratteggio create in una singola operazione di tratteggio è limitato. Tuttavia, è possibile modificare il numero massimo di linee di tratteggio mediante la variabile di sistema HPMAXLINES.
• Per mantenere elevate le prestazioni relative ai tratteggi con linee di tratteggio non continue, scegliere un modello di tratteggio predefinito, anziché caricare e impostare un tipo di linea non continuo. A partire dai prodotti basati su AutoCAD 2015, per default, la variabile di sistema HPLINETYPE sopprime la visualizzazione dei tipi di linea non continui nei tratteggi.
• Per controllare se gli snap ad oggetto ignorano gli oggetti di tratteggio, aggiungere o sottrarre 1 dalla variabile di sistema OSOPTIONS.

Sono disponibili diversi metodi tra cui scegliere per specificare i contorni di un tratteggio.

• Specificare un punto in un'area racchiusa tra oggetti.
• Selezionare gli oggetti che racchiudono un'area.
• Specificare i punti di confine utilizzando l'opzione Disegna -TRATTEGGIO.
• Trascinare un modello di tratteggio in un'area chiusa da una tavolozza degli strumenti o da DesignCenter.

Vengono visualizzati i seguenti messaggi di richiesta:

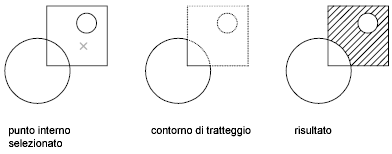

Selezionare il punto interno

Determina un contorno da oggetti esistenti che formano un'area delimitata intorno al punto specificato.

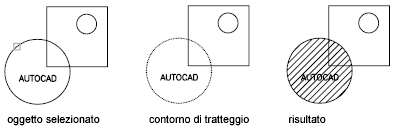

Selezionare oggetti

Specifica un contorno utilizzando gli oggetti selezionati che formano un'area chiusa.

Elimina contorni

Rimuove i modelli di tratteggio aggiunti durante l'esecuzione del comando TRATTEGGIO attualmente attivo. Fare clic sul modello che si desidera rimuovere. Questa opzione è disponibile solo quando si aggiungono tratteggi dalla finestra di dialogo Tratteggio e sfumatura.

Aggiungi contorni

Passa dalla modalità Elimina contorni a questa modalità per consentire di aggiungere di nuovo modelli di tratteggio. Questa opzione è disponibile solo quando si aggiungono tratteggi dalla finestra di dialogo Tratteggio e sfumatura.

Disegna

Utilizza i punti specificati o crea forme geometriche di base per definire nuovi contorni da tratteggiare o riempire.

L'opzione Modalità controlla la modalità di definizione del nuovo contorno, un'area o un percorso.

Quando si specificano i punti per il contorno o il percorso della polilinea, è possibile definire segmenti retti e ad arco utilizzando opzioni simili al comando PLINEA. Al termine, premere INVIO per completare il contorno o il percorso della polilinea.

Nota: Per chiudere il contorno o il percorso della polilinea, utilizzare l'opzione Chiudi. Non impostare il primo e l'ultimo punto come coincidenti.

Sono disponibili le opzioni seguenti:

• Modalità. Imposta il metodo di disegno del contorno di tratteggio corrente.
  • Area. Definisce un contorno chiuso da punti specificati o dalla forma geometrica di base creata. L'area del contorno chiuso definisce il tratteggio o il riempimento.
  • Percorso. Definisce un percorso aperto o chiuso da cui deriva un contorno chiuso. Le opzioni Allineamento e Larghezza definiscono la direzione e l'area del contorno chiuso da tratteggiare o riempire.
• Rettangolo. Definisce un contorno rettangolare utilizzando le stesse opzioni del comando RETTANGOLO.
• Cerchio. Definisce un contorno circolare utilizzando le stesse opzioni del comando CERCHIO.
• Allineamento. Definisce l'allineamento del contorno chiuso al percorso disegnato. L'allineamento può essere impostato dal centro, all'interno o all'esterno del percorso. Disponibile solo quando è attiva la modalità Percorso.
• Larghezza. Definisce la larghezza del contorno chiuso dal percorso disegnato. Disponibile solo quando è attiva la modalità Percorso.

Annulla

Rimuove l'ultimo modello di tratteggio inserito con il comando TRATTEGGIO attualmente attivo.

Impostazioni

Apre la finestra di dialogo Tratteggio e sfumatura, in cui è possibile modificare le impostazioni.
