Come creare una vista in sezione trasversale

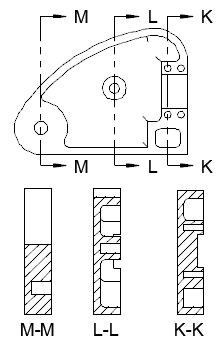

Una vista in sezione trasversale della documentazione modello viene generata tranciando per l'intera lunghezza l'oggetto che viene sezionato.

1. Fare clic su una scheda di layout per passare allo spazio carta.
   Nota: La scheda Layout della barra multifunzione viene visualizzata automaticamente quando un layout è attivo.
2. Fare clic sulla scheda Layoutgruppo Crea vistaelenco a discesa SezioneCompleta.
3. Fare clic sulla vista che si desidera utilizzare come vista principale. Viene visualizzata la freccia di direzione iniziale in corrispondenza del cursore.
4. Fare clic nell'area di disegno per indicare il punto iniziale della linea di sezione. Viene visualizzata la freccia di direzione finale in corrispondenza del cursore.
5. Fare clic nell'area di disegno per indicare il punto finale della linea di sezione. Viene visualizzata un'anteprima della vista in sezione in corrispondenza del cursore.
6. Spostare l'anteprima nella posizione desiderata e fare clic per posizionare la vista.
   Suggerimento: L'anteprima è vincolata in modo da essere spostata in direzione perpendicolare alla linea di sezione. Per distendere il vincolo, premere MAIUSC. Per ripristinare il vincolo, premere di nuovo MAIUSC.
7. Fare clic sulla scheda Creazione vista in sezionegruppo Metodomenu a discesa ProfonditàTrancia. Trova
   Nota: Se si desidera includere la geometria oltre il piano di taglio, selezionare Distanza e specificare la profondità a cui si desidera includere dettagli.
8. Fare clic su Creazione vista in sezionegruppo CreaOK.
