Nota: Questa funzionalità di blocco intelligente è disponibile in Technology Preview. Cos'è una Technology Preview?

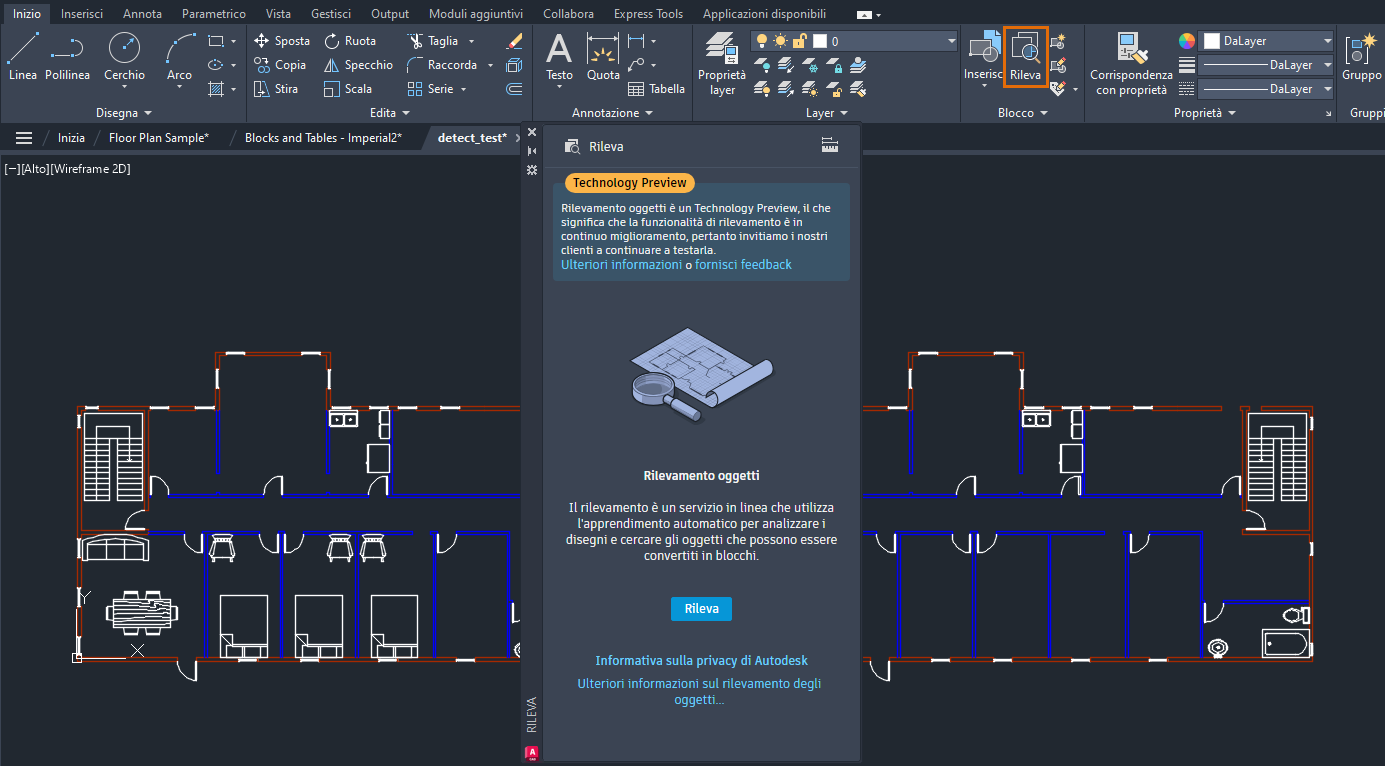

AutoCAD 2025 include una Technology Preview che utilizza l'apprendimento automatico per analizzare il disegno e identificare eventuali oggetti che possono essere convertiti in blocchi.

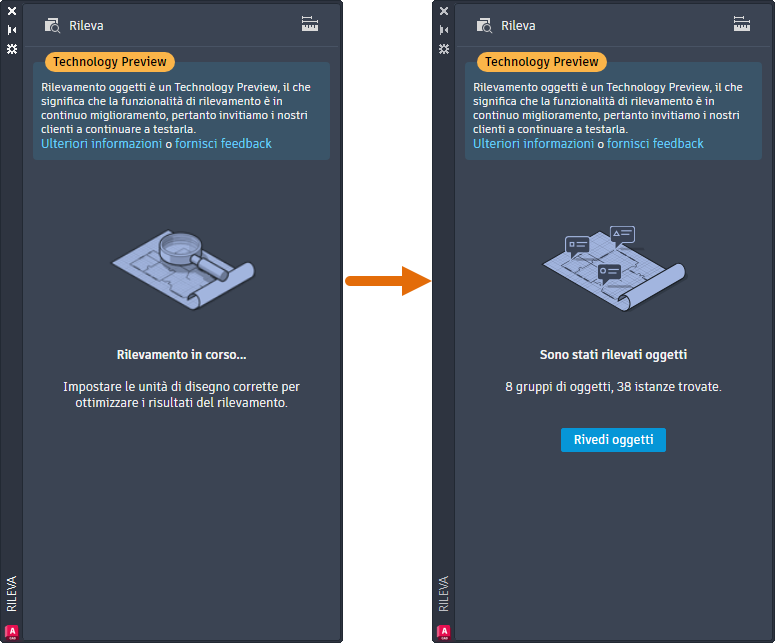

Quando si avvia Rilevamento oggetti, la geometria del disegno viene inviata al servizio di apprendimento automatico di AutoCAD per il riconoscimento. Dopo l'analisi del disegno da parte del servizio, sulla tavolozza viene segnalato se sono stati rilevati eventuali oggetti che possono essere convertiti in blocchi. Per esaminare e valutare ulteriormente le istanze identificate, fare clic su Rivedi oggetti.
Nella modalità di revisione, nella parte superiore della finestra di disegno viene visualizzata la barra degli strumenti Rilevamento. Questa barra degli strumenti fornisce diverse opzioni per la navigazione e la gestione dei risultati di rilevamento. I risultati del rilevamento vengono raggruppati in gruppi di oggetti simili. Un gruppo rappresenta un insieme di oggetti simili rilevati che possono essere convertiti in istanze di un singolo blocco.

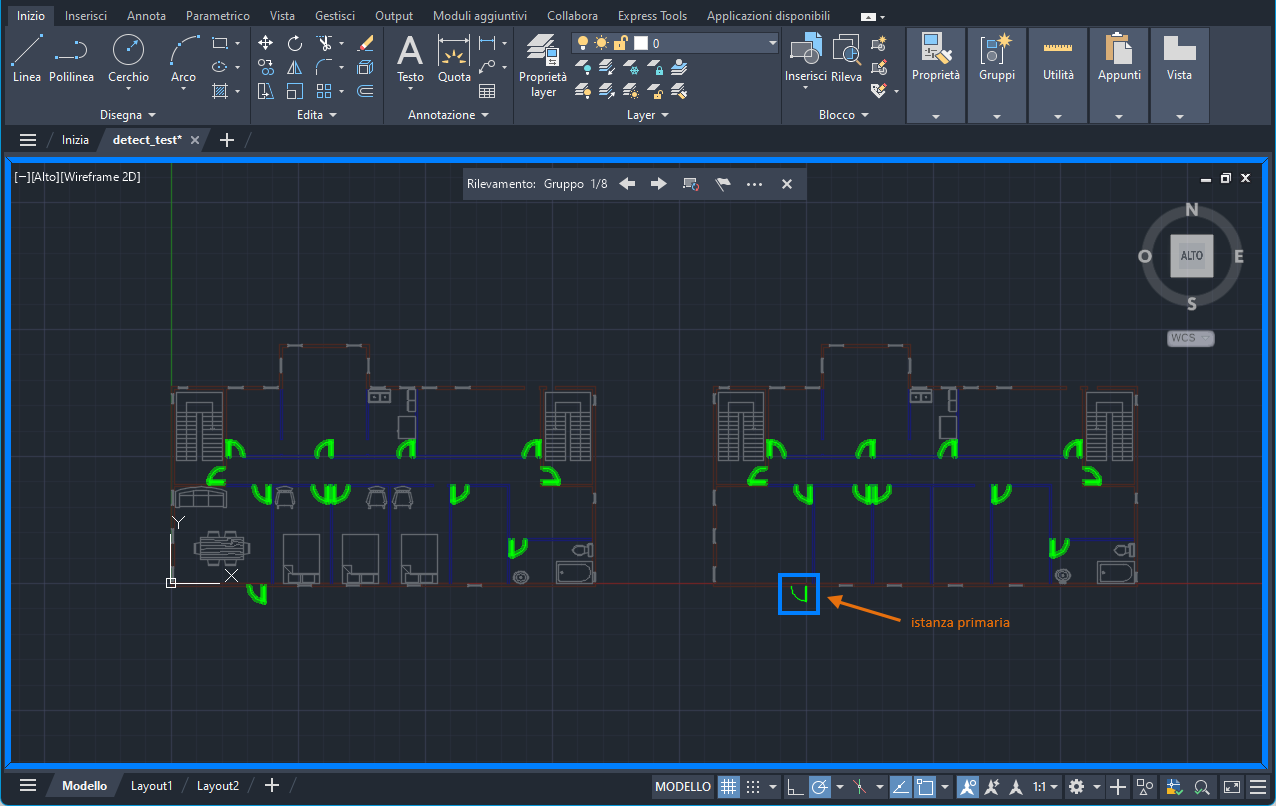

All'interno di ogni gruppo, l'istanza primaria (delineata da un bordo blu) funge da definizione di blocco quando si esegue la conversione in un nuovo blocco. In alternativa, se si sceglie di convertire in un blocco esistente l'istanza primaria, questa viene utilizzata per definire la scala di inserimento e la rotazione.

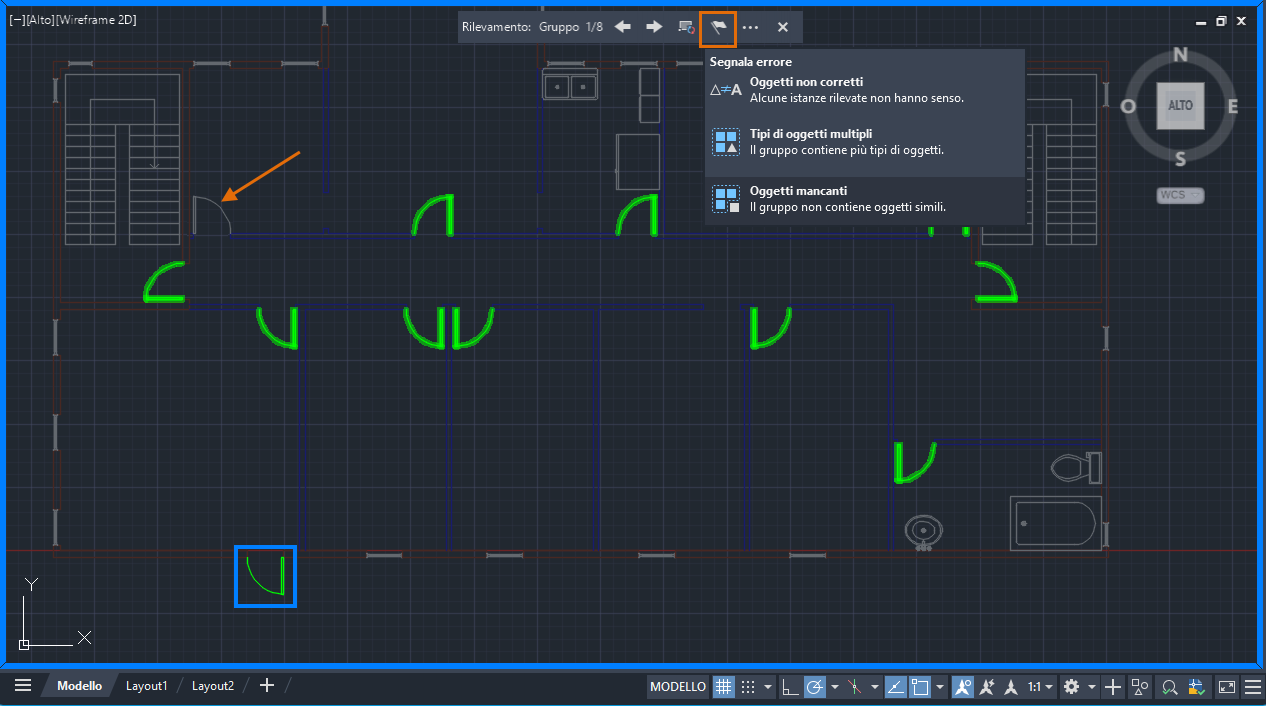

Durante la revisione dei risultati del rilevamento, si potrebbero notare istanze o gruppi errati. Nell'esempio seguente, un oggetto simile non viene rilevato e incluso nell'insieme. È possibile segnalare questo errore utilizzando la barra degli strumenti Rilevamento. Segnalando tali errori, si contribuisce a migliorare la precisione e le prestazioni complessive del servizio di apprendimento automatico.
Considerazioni chiave
Rilevamento oggetti è una funzionalità di Technology Preview. Ciò significa che vengono compiuti continui sforzi per migliorarne le prestazioni e le funzioni. Ecco alcuni punti importanti da prendere in considerazione:
- La funzionalità Rilevamento oggetti è progettata per funzionare con disegni della viste di pianta. Attualmente, il rilevamento è ideale per identificare gli oggetti architettonici, sebbene non tutti gli oggetti architettonici possano essere rilevati con precisione in questa release.
- Per ottimizzare la precisione di rilevamento mentre continuiamo a migliorare l'algoritmo di apprendimento automatico, si consiglia di impostare il disegno su unità reali prima di iniziare il rilevamento.
Inoltre, i seguenti comandi sono bloccati in modalità di revisione:
- MODIFBLOC
- CONFRONTA
- CONTEGGIO
- ELENCOCONTEGGIO
- STAMPA
- PUBBLICA
- MODRIF
- TRACCIA
- CONFRONTOX
L'analisi dei disegni e l'identificazione rapida degli oggetti che possono essere convertiti in blocchi offrono vantaggi quali il risparmio di tempo, l'aumento della produttività e la riduzione degli errori nel processo di conversione in blocchi. Man mano che la funzionalità continua ad evolversi, il feedback e la segnalazione di eventuali errori rilevati sono importanti per migliorare le prestazioni e la precisione.
