Confronta il file di disegno specificato con il file di disegno corrente, evidenziando le differenze con il colore all'interno dei fumetti di revisione.
Metodi di accesso
Barra degli strumenti:
Menu:
Viene visualizzata la finestra di dialogo per la selezione dei disegni. Selezionare il file di disegno che si desidera confrontare con il disegno corrente.
Il comando CONFRONTA fornisce un confronto visivo tra il disegno corrente e il disegno di confronto specificato. In genere, queste sono revisioni differenti di un disegno, che è possibile esaminare e modificare. Utilizzare il visor Confronto DWG per utilizzare il confronto.
Visor Confronto DWG
-
Apre la tavolozza delle impostazioni, in cui è possibile modificare le opzioni di confronto, tra cui colore, fumetti di revisione, tratteggio e testo.
Attiva e disattiva il confronto dal visor Confronto DWG.
Consente di scorrere ogni gruppo di modifiche, eseguendo automaticamente lo zoom avanti su ciascun gruppo di modifiche successivo o precedente.
- Gruppo di modifiche corrente/Numero totale di gruppi di modifiche. Visualizza il numero e il numero totale di gruppi di modifiche correnti. Digitare un numero di gruppo di modifiche specifico e premere INVIO per eseguire lo zoom su tale gruppo di modifiche.
Importa gli oggetti selezionati dal disegno confrontato nel disegno corrente. Se si esegue questa operazione, questi oggetti saranno presenti in entrambi i disegni e diventeranno automaticamente grigi. Solo gli oggetti all'interno dell'area specificata non presenti nel disegno corrente possono essere selezionati per l'importazione.
-
Esporta entrambi i disegni in un nuovo disegno istantanea che combina le somiglianze e le modifiche dei due disegni. Il risultato di questa operazione equivale a un confronto di disegni nella release precedente.
Chiude il confronto di disegni.

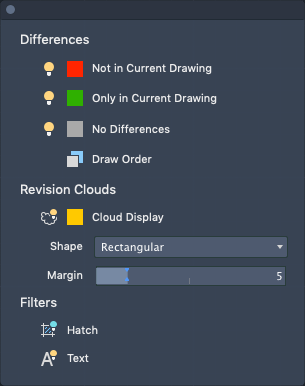

Tavolozza Impostazioni
Differenze
Attiva o disattiva gli oggetti solo nel disegno corrente, nel disegno confrontato o comune ad entrambi i disegni.
Campione di colore. Specifica il colore degli oggetti solo nel disegno corrente, nel disegno confrontato o comune ad entrambi i disegni.
Controlla l'ordine di visualizzazione degli oggetti sovrapposti nel confronto.
Fumetti di revisione
Visualizza o nasconde i fumetti di revisione attorno a ciascun gruppo di modifiche nel confronto. I gruppi di modifiche sono gli stessi, indipendentemente dal fatto che i fumetti di revisione vengano visualizzati o meno.
- Rettangolare. Crea un fumetto di revisione rettangolare attorno ad ogni gruppo di modifiche per mostrare le modifiche.
- Poligonale. Crea fumetti di revisione poligonali attorno a ciascun gruppo di modifiche per mostrare le modifiche.
Margine. Controlla il margine tra i gruppi di modifiche e i fumetti di revisione.
Filtri
Controlla se gli oggetti di tratteggio vengono inclusi nel confronto.
Controlla se gli oggetti di testo sono inclusi nel confronto.
