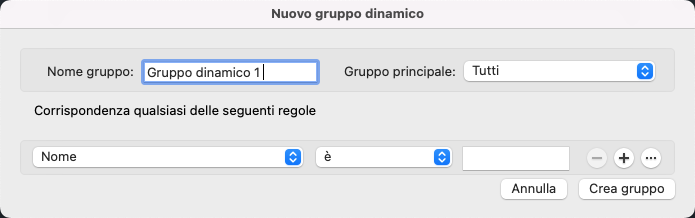

Finestra di dialogo Nuovo gruppo dinamico

Consente di raggruppare i layer in base ai criteri selezionati.

LAYER (comando)

Menu: Formato > Layer: Nuovo gruppo di layer dinamico

Riepilogo

Quando un gruppo di layer dinamico viene aggiunto alla tavolozza Layer, i layer corrispondenti alle regole vengono visualizzati nell'elenco Layer sotto il gruppo di layer quando viene espanso.

Elenco di opzioni

Vengono visualizzate le opzioni seguenti.

Nome gruppo

Fornisce uno spazio per immettere un nome per il gruppo di layer.

Gruppo principale

Visualizza un elenco di tutti i gruppi di layer in cui è possibile nidificare il nuovo gruppo di layer dinamico.

Regole

Visualizza le proprietà dei layer. Per definire il gruppo di layer, è possibile utilizzare una o più proprietà. Ad esempio, è possibile definire un gruppo di layer che visualizza tutti i layer rossi o blu e in uso. Per includere più colori, tipi di linea o spessori di linea, aggiungere un'altra regola e selezionare un'impostazione diversa.

Nome

Utilizzare i caratteri jolly nel campo di modifica per filtrare i nomi dei layer. Ad esempio, immettendo *mecc* è possibile includere tutti i layer il cui nome comprende le lettere mecc.

Stato congelamento

Seleziona i layer congelati o scongelati.

Visibilità finestra

Seleziona i layer visibili (On) o nascosti (Off).

Stato di blocco

Seleziona i layer bloccati o sbloccati.

Stato di stampa

Seleziona i layer inclusi o non inclusi nella stampa.

Colore

Seleziona i layer che corrispondono o non corrispondono al colore selezionato. Scegliere Seleziona colore per visualizzare la finestra di dialogo Tavolozza dei colori.

Tipo di linea

Seleziona i layer che corrispondono o non corrispondono al tipo di linea selezionato. Scegliere Gestisci per visualizzare la finestra di dialogo Seleziona tipo di linea.

Spessore di linea

Seleziona i layer che corrispondono o non corrispondono allo spessore di linea selezionato. Scegliere Gestisci per visualizzare la finestra di dialogo Impostazioni spessore linea.

Trasparenza

Seleziona i layer che corrispondono o non corrispondono alla trasparenza specificata. Trascinare il dispositivo di scorrimento per specificare un livello di trasparenza.

Stile di stampa (valido per i disegni che utilizzano stili di stampa con nome)

Seleziona i layer che corrispondono o non corrispondono allo stile di stampa con nome selezionato.

Nuovo stato congelamento finestra

Seleziona i layer congelati o scongelati nelle nuove finestre.

Colore finestra

Seleziona i layer con una sostituzione colore e che corrispondono o non corrispondono al colore selezionato. Scegliere Seleziona colore per visualizzare la finestra di dialogo Tavolozza dei colori.

Stato congelamento finestra

Seleziona i layer congelati o scongelati nella finestra corrente.

Tipo linea finestra

Seleziona i layer che presentano una sostituzione del tipo di linea e che corrispondono o non corrispondono al tipo di linea selezionato. Scegliere Gestisci per visualizzare la finestra di dialogo Seleziona tipo di linea.

Spessore linea finestra

Seleziona i layer che presentano una sostituzione dello spessore di linea e che corrispondono o non corrispondono allo spessore di linea selezionato. Scegliere Gestisci per visualizzare la finestra di dialogo Impostazioni spessore linea.

Trasparenza finestra

Seleziona i layer che presentano una sostituzione di trasparenza e che corrispondono o non corrispondono alla trasparenza specificata. Trascinare il dispositivo di scorrimento per specificare un livello di trasparenza.

Stile di stampa finestra (valido per i disegni che utilizzano stili di stampa con nome)

Seleziona i layer che hanno una sostituzione di stile di stampa e che corrispondono o non corrispondono allo stile di stampa con nome selezionato.

Layer

Seleziona i layer utilizzati o non utilizzati nello spazio modello o in una finestra.

Rimuovi regola

Rimuove una singola regola o un raggruppamento di regole.

Crea gruppo di regole

Crea un raggruppamento AND di regole. Le regole di raggruppamento consentono di creare filtri complessi.

Aggiungi regola

Aggiunge una nuova regola. Utilizzare il nuovo set di controlli per specificare le proprietà dei layer e le condizioni per la regola.

Crea gruppo

Aggiunge il nuovo gruppo dinamico alla tavolozza Layer.
