Finestra di dialogo Tratteggio e sfumatura

Definisce i contorni, il modello, le proprietà del riempimento e altri parametri per i tratteggi e i riempimenti.

TRATTEGGIO (comando)

Insieme di strumenti: scheda Disegno > gruppo Tratteggio > Tratteggio: specificare l'opzione delle impostazioni alla riga di comando.

Elenco di opzioni

La finestra di dialogo contiene gli elementi seguenti:

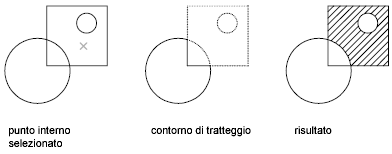

Aggiungi: Scegli punti

Determina un contorno da oggetti esistenti che formano un'area delimitata intorno al punto specificato.

Se si attiva Individuazione isola, gli oggetti che racchiudono aree all'interno di un contorno esterno vengono individuati come isole. La modalità di rilevamento degli oggetti utilizzata dal comando TRATTEGGIO con questa opzione dipende dal metodo di individuazione delle isole specificato.

Nota: Per identificare le interruzioni presenti nel contorno di tratteggio, vengono visualizzati dei cerchi rossi attorno ai punti finali del contorno disconnessi. Tali cerchi non sono permanenti e possono essere eliminati mediante RIDIS o RIGEN.

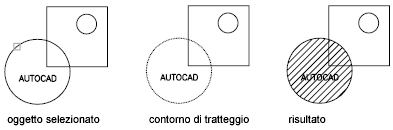

Aggiungi: Seleziona oggetti

Specifica un contorno utilizzando gli oggetti selezionati che formano un'area chiusa.

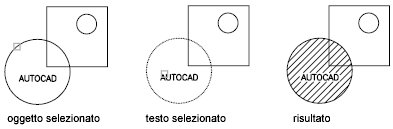

Gli oggetti interni non vengono rilevati automaticamente. È necessario selezionare gli oggetti all'interno del contorno selezionato per tratteggiarli o riempirli in base allo stile corrente di individuazione delle isole.

Ogni volta che si fa clic su Aggiungi: Seleziona oggetti, il comando TRATTEGGIO cancella il gruppo di selezione precedente.

Rimuovi contorni

Rimuove dalla definizione di contorno gli oggetti aggiunti precedentemente.

Ricrea contorni

Crea una polilinea o una regione intorno al riempimento o al tratteggio selezionato e, facoltativamente, associa ad essa l'oggetto tratteggio.

Visualizza selezioni

Visualizza i contorni attualmente definiti con le impostazioni di tratteggio o riempimento correnti. Questa opzione è disponibile solo quando è stato definito un contorno.

Visualizza oggetti contorno

Seleziona gli oggetti che formano i contorni dell'oggetto di tratteggio associativo selezionato Utilizzare i grip visualizzati per modificare i contorni del tratteggio.

Nota: Questa opzione è disponibile solo nella finestra di dialogo Edita tratteggio e sostituisce l'opzione Visualizza selezioni.

Quando si seleziona un tratteggio associativo, viene visualizzato un singolo grip circolare denominato grip di controllo. I contorni di un tratteggio associativo non presentano alcun grip poiché essi possono essere modificati solo cambiando gli oggetti contorno associati. Utilizzare l'opzione Seleziona oggetti contorno per selezionare e modificare mediante i grip gli oggetti contorno.

Per modificare i contorni di un tratteggio non associativo, è possibile modificare i contorni dell’oggetto tratteggio. Pertanto, quando si seleziona un tratteggio non associativo, vengono visualizzati sia i grip di controllo sia quelli del contorno.

Opzioni

Controlla diverse opzioni di tratteggio o riempimento di uso comune.

Annotativo

Specifica che il tratteggio è annotativo. Tale proprietà consente di automatizzare la messa in scala delle annotazioni in modo da stamparle o visualizzarle sul foglio con le dimensioni corrette. (Variabile di sistema HPANNOTATIVE)

Associativo

Consente di attivare l'associatività del tratteggio o del riempimento. Un tratteggio o un riempimento associativo viene aggiornato quando se ne modificano i contorni. (Variabile di sistema HPASSOC)

Tratteggi separati

Controlla se vengono creati uno o più oggetti tratteggio quando si specificano diversi contorni chiusi separati. (Variabile di sistema HPSEPARATE)

Ordine di visualizzazione

Assegna l'ordine di visualizzazione ad un tratteggio o riempimento. È possibile collocare un tratteggio o riempimento dietro o davanti altri oggetti e dietro o davanti il tratteggio dei contorni. (Variabile di sistema HPDRAWORDER)

Layer

Assegna nuovi oggetti di tratteggio al layer specificato, ignorando il layer corrente. Selezionare Usa corrente per utilizzare il layer corrente. (Variabile di sistema HPLAYER)

Trasparenza

Imposta il livello di trasparenza del nuovo tratteggio o riempimento, ignorando la trasparenza dell'oggetto corrente. Scegliere Usa corrente per utilizzare la trasparenza dell'oggetto corrente. (Variabile di sistema HPTRANSPARENCY)

Adotta proprietà

Tratteggia o riempie i contorni specificati utilizzando le proprietà di tratteggio o di riempimento di un oggetto tratteggio selezionato.

Dopo aver selezionato l'oggetto di tratteggio di cui il tratteggio erediterà le proprietà, è possibile fare clic con il pulsante destro del mouse nell'area di disegno e utilizzare le opzioni del menu di scelta rapida per selezionare ciclicamente le opzioni Seleziona oggetti e Scegli punto interno.

La variabile di sistema HPINHERIT controlla se l'origine del tratteggio risultante dipende da HPORIGIN o dall'oggetto sorgente.

Anteprima

Visualizza i contorni attualmente definiti con le impostazioni di tratteggio o riempimento correnti. Fare clic nell'area di disegno o premere ESC per visualizzare di nuovo la finestra di dialogo. Fare clic col pulsante destro del mouse o premere INVIO per accettare il tratteggio o il riempimento.

Altre opzioni

Espande la finestra di dialogo per visualizzare altre opzioni.

Argomento principale: TRATTEGGIO (comando)
