È possibile specificare i vincoli geometrici tra oggetti 2D o punti su oggetti. Se successivamente si modifica la geometria vincolata, i vincoli verranno mantenuti.
Tali vincoli consentono pertanto di includere i requisiti di progettazione nel disegno.

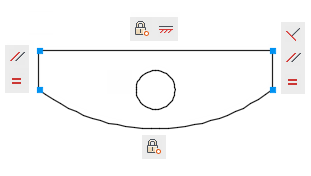

Ad esempio, nella figura seguente viene illustrata l'applicazione di vincoli alla geometria.
- Ogni punto finale viene vincolato in modo da essere sempre coincidente con il punto finale di ogni oggetto contiguo. Questi vincoli sono visualizzati come quadratini blu.
- Le linee verticali sono vincolate in modo da essere sempre parallele tra di loro e di uguale lunghezza.
- La linea verticale destra è vincolata in modo da essere sempre perpendicolare alla linea orizzontale.
- La linea orizzontale è vincolata in modo da restare tale.
- Le posizioni del cerchio e della linea orizzontale sono vincolate in modo da essere sempre fisse nello spazio. Questi vincoli sono visualizzati come icone a forma di lucchetto.
Nota: La geometria bloccata non è associata all'altra geometria senza vincoli geometrici collegati.
La geometria del disegno sopra riportato non è interamente vincolata. È infatti possibile utilizzare i grip per modificare il raggio dell'arco, il diametro del cerchio, la lunghezza della linea orizzontale e la lunghezza delle linee verticali. Per specificare tali distanze, è necessario applicare vincoli dimensionali.
Nota: È possibile aggiungere i vincoli ai segmenti di una polilinea come se fossero oggetti distinti.
