Informazioni sulle proprietà di base

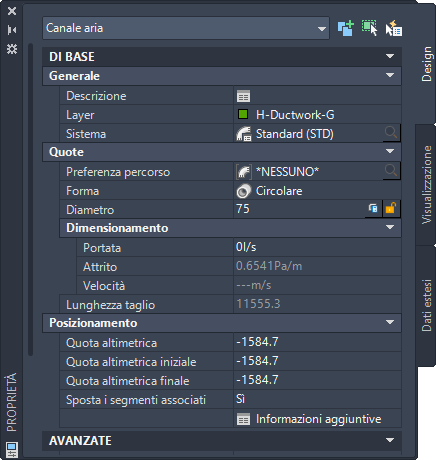

Utilizzare il riquadro proprietà per modificare le proprietà di base di un canale aria.

Le proprietà di base vengono espanse per default. Viene visualizzato il valore memorizzato per ultimo.

Nota: Nelle seguenti tabelle, le proprietà associate al Tipo di connessione a flangia sono precedute da un asterisco (*), le proprietà correlate ai Raccordi di deviazione sono precedute da due asterischi (**), le proprietà correlate ai canali aria flessibili sono precedute da tre asterischi (***) e sono disponibili solo quando si modifica il rispettivo oggetto.

Generale	Descrizione
Descrizione	Fornisce una descrizione dell'oggetto (facoltativa).
Layer	Consente di specificare lo stile di layer per l'oggetto selezionato.
Sistema	Consente di specificare la definizione di sistema per l'oggetto selezionato.

Quote	Descrizione
Preferenze di percorso	Consente di specificare la preferenza di percorso per l'oggetto canale aria selezionato.
Forma	Specifica la forma dell'oggetto selezionato.
Dimensioni	Consente di specificare la dimensione nella preferenza di percorso per l'oggetto selezionato. Vi sono diversi parametri dimensione di default, a seconda della forma selezionata. Ovale - Larghezza e Altezza Rettangolare - Larghezza e Altezza Circolare - Diametro
Calcolatore canali aria	Calcola le dimensioni del canale aria in base a portata, attrito, ruvidità e densità. Se la forma è rettangolare o ovale, un parametro di dimensione deve essere fisso per calcolare l'altro. Nota: Per ulteriori informazioni, vedere Calcolatore dimensioni canali aria.
Blocco della dimensione	Impedisce di modificare la dimensione nominale durante la modifica del percorso del canale aria.

Dimensioni	Descrizione
Portata	Specificare la portata dell'oggetto selezionato. Il valore della velocità del flusso viene letto dalla parte multivista connessa. Se nessuna parte multivista è connessa, il valore sarà pari a zero.
Attrito	Mostra l'attrito predefinito dell'oggetto selezionato (di sola lettura). Il valore dell'attrito viene letto dal sistema di canali aria selezionato.
Velocità	Consente di specificare la definizione di sistema per l'oggetto selezionato.
Lunghezza taglio	Consente di specificare il valore riportato per la lunghezza del canale aria.

Posizionamento	Descrizione
Quota altimetrica	Consente di specificare la quota altimetrica dell'oggetto canale aria.

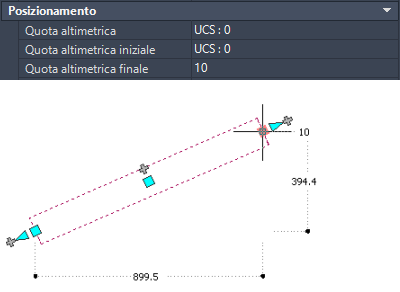

Quota altimetrica iniziale Quota altimetrica finale	Consente di specificare la quota altimetrica del punto iniziale e finale del segmento di canale aria. Quota altimetrica iniziale/finale nel riquadro proprietà
Sposta i segmenti associati	Consente di specificare se si desidera che i segmenti di canale aria collegati vengano spostati quando la posizione della parte selezionata cambia (impostazione di default: Sì)
Informazioni aggiuntive	Fare clic su per aprire il foglio di lavoro Posizione Nota: Per ulteriori informazioni, vedere Come modificare la posizione di canali aria o raccordi.

Percorso	Descrizione
*Formato pendenza	Visualizza il formato di pendenza corrente (non modificabile).
*Pendenza	Consente di specificare il valore di pendenza per il segmento di canale aria corrente (non modificabile).
