Informazioni sulle proprietà di base delle tubature (modalità Crea)

Proprietà disponibili nella scheda Design del riquadro proprietà per l'aggiunta di oggetti tubo.

La scheda Design è suddivisa in due categorie: Proprietà di base e Proprietà avanzate.

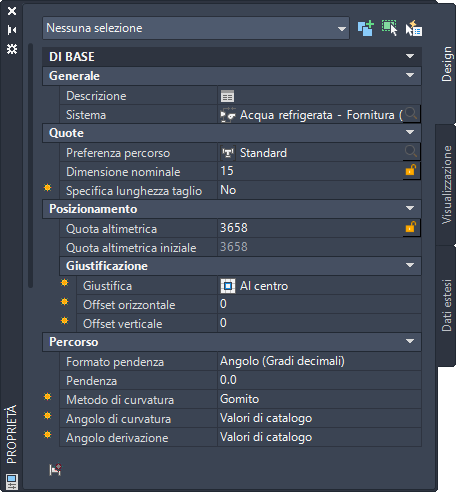

Per default, le proprietà di base sono visualizzate nel riquadro proprietà per i tubi.

Nota: Nelle seguenti tabelle, le proprietà associate ai layout di tubature in pendenza sono precedute da un asterisco (*). Le proprietà relative ai tubi flessibili sono precedute da un doppio asterisco (**) e sono disponibili solo quando si aggiungono tubi flessibili.

Generale	Azione	Selezioni
Descrizione	Fornisce una descrizione della parte di tubo (facoltativa).
Sistema	Consente di selezionare una definizione di sistema per l'oggetto tubo nel disegno corrente.	Standard (default); selezioni derivate dal catalogo

Quote	Azione	Selezioni
Preferenza percorso	Consente di selezionare una preferenza di percorso per l'oggetto tubo nel disegno corrente.	Standard (default); selezioni derivate dal catalogo
Dimensione nominale	Consente di selezionare una dimensione nell'intervallo specificato per la preferenza di percorso corrente.	2" (prima volta); in seguito, l'ultimo valore utilizzato
Blocco della dimensione	Impedisce la modifica del valore di dimensione nominale.	Sbloccato Bloccato
Specifica lunghezza taglio Lunghezza taglio	Se si seleziona Sì, consente di immettere una quota in Lunghezza taglio. Se si seleziona No, la proprietà di Lunghezza taglio viene nascosta.	Nessuna (impostazione di default).

Posizionamento	Azione	Selezioni
Quota altimetrica	Consente di specificare un valore Z (elevazione) al di sopra o al di sotto del piano XY del sistema di coordinate utente (UCS) corrente.	0 (default)
Blocco della quota altimetrica	Impedisce che gli oggetti con una determinata elevazione eseguano lo snap ad oggetti con elevazioni diverse.	Sbloccato Bloccato
Quota altimetrica iniziale	Consente di specificare una quota altimetrica per il connettore 1 dell'oggetto tubo. Il valore della quota altimetrica iniziale è identico a quello della quota altimetrica.	0 (default)

Giustificazione	Azione	Selezioni
Giustifica	Consente di orientare la giustificazione dell'oggetto tubo.	In alto a sinistra In alto al centro In alto a destra Al centro (default) Al centro a sinistra Al centro a destra In basso a sinistra In basso al centro In basso a destra
Offset orizzontale	Consente di specificare un offset di posizionamento in direzione orizzontale a partire dal punto di inserimento.	0 (default)
Offset verticale	Consente di specificare un offset di posizionamento in direzione verticale a partire dal punto di inserimento.	0 (default)

Percorso	Azione	Selezioni
*Formato pendenza	Consente di specificare il formato di pendenza corrente. Il formato di pendenza, che può essere espresso sotto forma di frazione, valore decimale o valore percentuale, incide sulle proprietà della pendenza. Nota: Fare clic su (Preferenze) per modificare il formato di pendenza nel foglio di lavoro Preferenze layout tubo.	Formati di pendenza disponibili: Angolo Percentuale (100%=45) Percentuale (100%=90) Valore del tratto/valore della salita Valore del tratto, Salita = valore costante Valore della salita, Tratto = valore costante Valore della salita frazionaria, Tratto = valore costante
*Pendenza	Consente di specificare un valore di pendenza (percentuale di inclinazione nelle release precedenti) che riflette il formato di pendenza. Nota: Se si modifica il valore di pendenza durante l'aggiunta di più parti di tubo ad un tratto, viene aggiunto un raccordo per regolare la pendenza.	0 (default)
*Metodo di curvatura	Selezionare il metodo di curvatura desiderato. Scegliere Gomito o Offset.	Gomito (default) Offset
*Metodo di curvatura blocco	Impedisce la modifica del metodo di curvatura. Se non si blocca l'offset, viene ripristinata l'impostazione Gomito dopo l'inserimento di un'istanza del metodo di offset nel tratto di tubo. Nota: Viene visualizzata solo se si sceglie l'opzione Offset.	Sbloccato Bloccato
*Angolo di curvatura	Consente di specificare l'angolo in base a cui vincolare il percorso nel tratto di tubo.	L'angolo di curvatura varia a seconda dei valori definiti nel catalogo.
*Blocco dell'angolo di curvatura	Impedisce la modifica dell'angolo di curvatura.	Sbloccato Bloccato
**Segmento	Consente di specificare un metodo di layout per i tubi flessibili.	Linea Arco Spline
**Fattore raggio	Se Segmento è stato impostato su Linea, consente di specificare un valore per il raggio.
*Angolo derivazione	Consente di specificare l'angolo (ad esempio 45 o 90 gradi) in base a cui i raccordi a T e laterali sono vincolati nella derivazione.	Le selezioni variano a seconda degli angoli definiti nel catalogo. Ad esempio, se viene selezionato il raccordo laterale, vengono visualizzati solo gli angoli specificati nelle preferenze di percorso relative al raccordo laterale selezionato.
*Blocco angolo derivazione	Impedisce la modifica del valore dell'angolo di derivazione.	Sbloccato Bloccato
