Informazioni approfondite attività

Informazioni approfondite attività tiene traccia delle attività di disegno e le visualizza in una tavolozza quando il disegno è aperto in AutoCAD.

Da questa tavolozza è possibile vedere se il disegno è utilizzato come riferimento in un altro disegno, quando è stato pubblicato per l'ultima volta, quando è stato modificato e da chi e altro ancora. Per una migliore collaborazione, memorizzare i file di disegno in una posizione condivisa.

Nota: Il video contiene audio in inglese e sottotitoli localizzati.

Download: file di esempio da utilizzare con gli esercizi nelle seguenti sezioni.

Impostazione della posizione delle attività

La prima cosa da fare è definire una posizione comune per le attività di disegno. Tale posizione dovrebbe trovarsi in una rete aziendale interna o in un percorso di memorizzazione nel cloud.

Nota: Nei disegni di ACCDocs vengono memorizzate automaticamente tutte le attività in Autodesk Docs e non è necessario eseguire questa operazione.

1. Avviare AutoCAD.
2. Iniziare un nuovo disegno.
3. Se la tavolozza Informazioni approfondite attività non è aperta, fare clic su scheda Vista > gruppo Cronologia > Informazioni approfondite attività. Trova

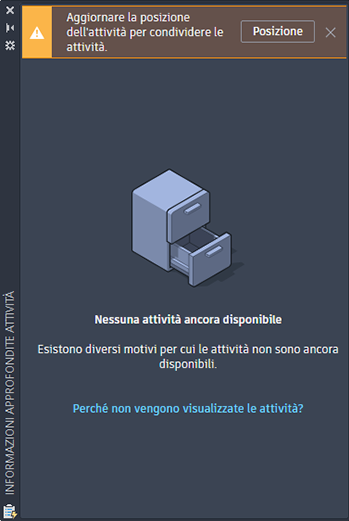

4. Fare clic su Posizione nella tavolozza Informazioni approfondite attività.

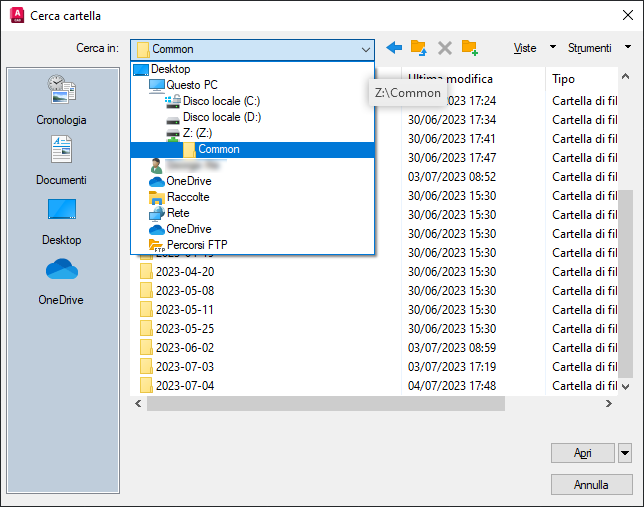

5. Individuare e selezionare una posizione condivisa con i collaboratori per tenere traccia delle attività di disegno.

   In questo esempio, è presente un'unità di rete interna mappata a Z: con una cartella Common la quale viene selezionata per la posizione condivisa.



6. Fare clic su Apri.
Nota: Se la posizione non è disponibile nella tavolozza Informazioni approfondite attività, effettuare le seguenti operazioni:
1. Fare clic su pulsante dell'applicazione > Opzioni.

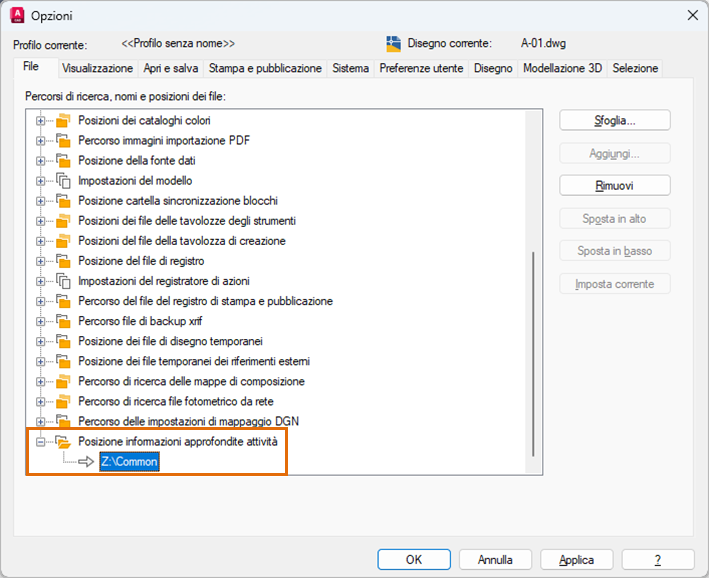

2. Nella scheda File, fare clic sul segno più (+) a sinistra di Posizione informazioni approfondite attività per espandere il nodo.
3. Selezionare il percorso del file corrente, fare clic su Sfoglia e selezionare la posizione condivisa.
4. Fare clic su OK.

Nota: Le attività di disegno potrebbero andare perse se la posizione delle attività viene modificata in un secondo momento.

Una volta che tutti i collaboratori impostano la stessa posizione per Informazioni approfondite attività, tutte le attività di disegno vengono scritte e lette da questa posizione.

Importante: Attualmente, in AutoCAD LT viene visualizzata solo l'attività Versione nella tavolozza Informazioni approfondite attività. Tutte le attività vengono registrate per i disegni salvati in OneDrive, Box, Dropbox e Google Drive. Le attività al di fuori dell'attività Versione non vengono registrate per i disegni salvati in Autodesk Docs. Per acquisire tutte le attività di disegno, verificare che tutti i collaboratori che utilizzano AutoCAD LT impostino la stessa posizione condivisa.

Attività di disegno

Quali attività si potrebbero vedere per i disegni? Proviamo ad utilizzare alcuni comandi e vediamo cosa viene mostrato nella tavolozza Informazioni approfondite attività. Per questi esercizi è possibile utilizzare disegni personalizzati o scaricare i disegni di esempio.

Nota: Le attività vengono registrate anche quando la tavolozza è chiusa. Tutte le attività vengono visualizzate alla successiva apertura della tavolozza.

1. Aprire A-01.dwg o un disegno personalizzato.
2. Fare clic su Stampa, selezionare un plotter o un dispositivo di output PDF, quindi fare clic su OK. Trova

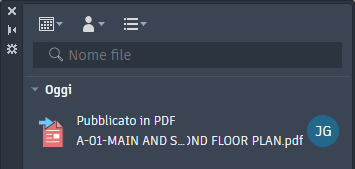

   L'attività pubblicata viene visualizzata nella tavolozza.



   Nota: L'attività pubblicata specifica dipende dal dispositivo o dall'output selezionato.

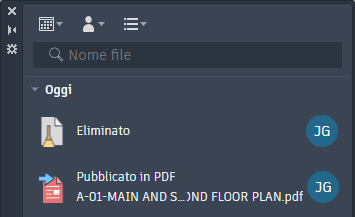

3. Fare clic su Elimina, selezionare Tutti gli elementi, quindi fare clic su Elimina tutto. Trova

   L'attività eliminata viene visualizzata nella tavolozza.



4. Disegnare alcuni elementi di geometria, ad esempio alcuni cerchi e linee.
5. Salvare il disegno.

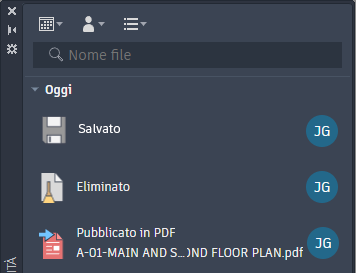

   L'attività salvata viene visualizzata nella tavolozza.



   Nota: Alcune attività non vengono visualizzate nella tavolozza fino a quando non si salva il disegno.

Riferimenti nei disegni

Ogni volta che si associa un riferimento DWG (Xrif) ad un disegno, questo viene registrato come un'attività. Ciò può essere molto utile quando si gestiscono i riferimenti nei disegni.

1. Iniziare un nuovo disegno.
2. Salvare il disegno come xref_test1.dwg

   Per il disegno di xrif, verrà utilizzato il file Wall Base.dwg dei disegni di esempio scaricati.

3. Fare clic su scheda Inserisci > gruppo Riferimento > Attacca. Trova

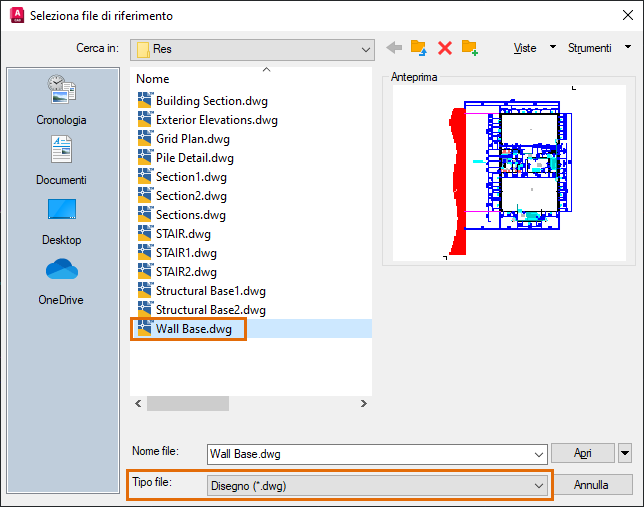

4. Verificare che Tipo file sia impostato su Disegno (*.dwg), individuare e selezionare Wall Base.dwg. Fare clic su Apri.

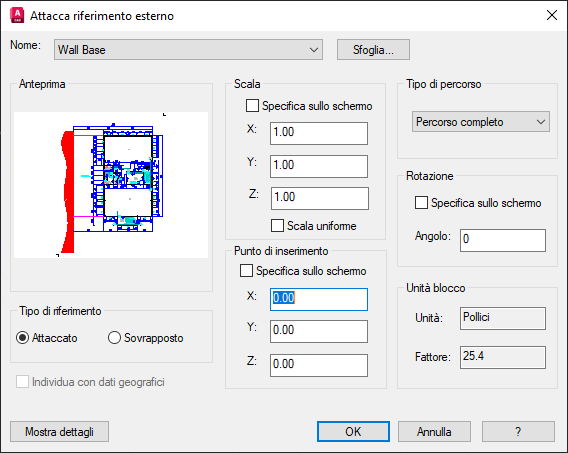

5. Utilizzare le impostazioni mostrate nell'immagine seguente e fare clic su OK nella finestra di dialogo Attacca riferimento esterno.


6. Salvare il disegno.

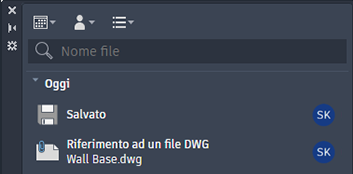

   L'attività Riferimento ad un file DWG viene aggiunta alla tavolozza.

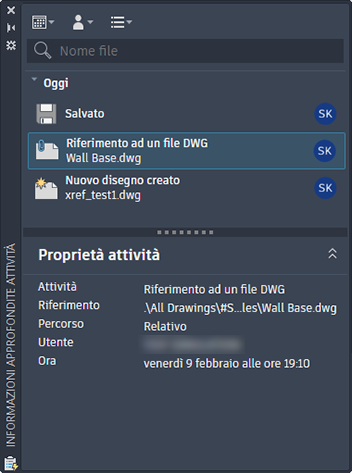

7. Fare clic sull'attività per visualizzare i dettagli.


8. Fare clic su scheda Vista > gruppo Tavolozze > Riferimenti esterni. Trova
9. Nella tavolozza Riferimenti esterni, selezionare il riferimento Wall Base o il file di disegno attaccato.
10. Fare clic con il pulsante destro del mouse e selezionare Apri.


    Il disegno viene aperto e nella tavolozza Informazioni approfondite attività vengono visualizzate le attività per il disegno.

11. Fare clic sull'attività Riferimento da altri file DWG per visualizzarne i dettagli.


    Ora attaccheremo lo stesso disegno in un secondo disegno per vedere come ciò diventa utile.

12. Iniziare un nuovo disegno e salvarlo come xref_test2.dwg.
13. Attaccare lo stesso disegno di un xrif come nei passaggi precedenti.
14. Passare al disegno di riferimento, nel caso specifico Wall Base.dwg.

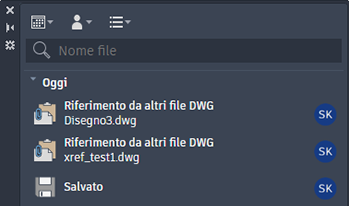

    Quando si apre un disegno, viene mostrata un'attività per ogni disegno che fa riferimento al disegno aperto.

Nota: Quando Informazioni approfondite attività tiene traccia delle attività per tutti i collaboratori, sarà possibile vedere facilmente quali disegni fanno riferimento ad un determinato disegno prima di apportare eventuali modifiche.

Se lo si desidera, procedere e staccare o unire il file Wall Base.dwg e vedere quali attività vengono registrate per i disegni.

Filtraggio delle attività

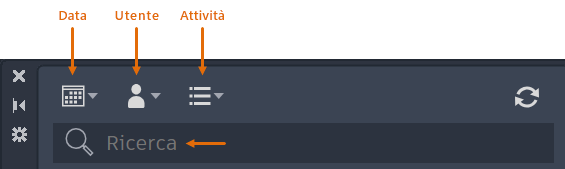

Dopo che sono state registrate molte attività, è possibile filtrarle nella tavolozza per visualizzarne un sottogruppo relativo ad un determinato disegno. Ad esempio, è possibile visualizzare attività in un intervallo di tempo specifico, solo attività o tipi di attività specifici.

Per tipo di attività

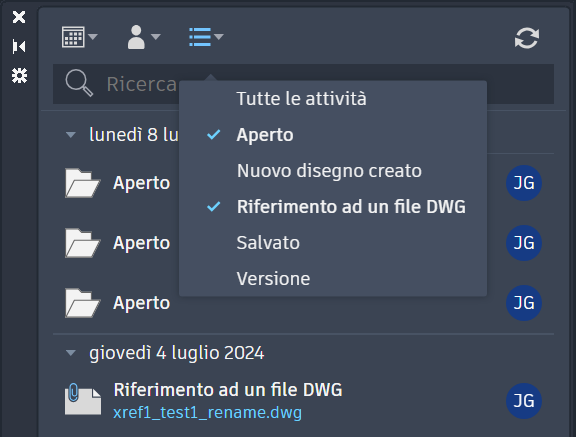

1. Fare clic sul menu a discesa del filtro per attività.

   Il menu del filtro per attività contiene solo i tipi di attività del disegno corrente.

2. Selezionare ogni tipo di attività che si desidera visualizzare.

   Ogni volta che si fa clic su un tipo di attività, questo viene attivato e disattivato.


3. Per visualizzare tutti i tipi di attività, selezionare Tutte le attività.

Nota: Attualmente, nella tavolozza di AutoCAD LT viene registrata solo l'attività Versione. Altre attività verranno registrate, ma non saranno visualizzabili nella tavolozza.

Per utente

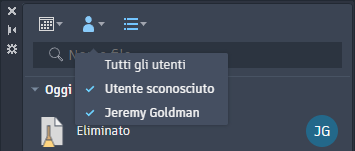

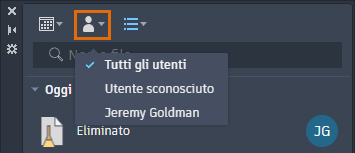

1. Fare clic sul menu a discesa del filtro per utente.


   Il menu del filtro per utente contiene solo gli utenti che hanno eseguito le attività nel disegno corrente.

2. Selezionare il nome di ciascun utente per visualizzarne le attività.

   Ogni volta che si fa clic sul nome di un utente, le relativi attività vengono attivate e disattivate.


3. Per visualizzare le attività di tutti gli utenti, selezionare Tutti gli utenti.

Per data

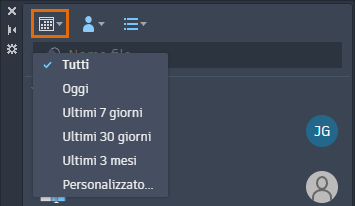

1. Fare clic sul menu a discesa del filtro per data.


   È possibile selezionare una delle opzioni disponibili oppure scegliere Personalizzato per definire un intervallo di date.

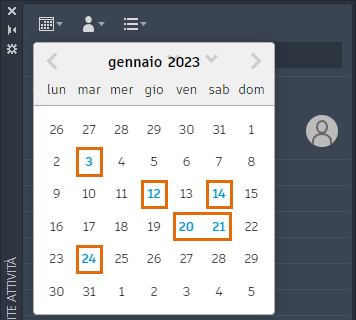

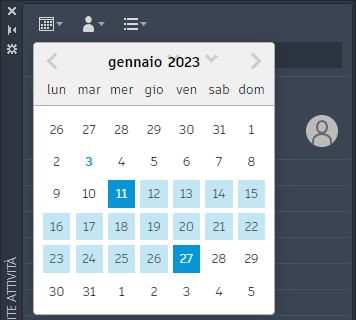

2. Selezionare Personalizzato.

   Le date che contengono attività sono mostrate in blu.


3. Per selezionare un intervallo di date, selezionare prima la prima data, quindi la data più recente. Fare clic al di fuori del calendario per applicare l'intervallo di date.
4. Per visualizzare le attività indipendentemente dalla data, selezionare Tutto dal menu a discesa del filtro per data.


Riepilogo

È possibile utilizzare Informazioni approfondite attività per gestire meglio i disegni e i relativi riferimenti.
