Le etichette delle linee caratteristiche utilizzano gli stili di etichetta generici multifunzione per le linee e le curve. I modelli di Carta NCS di Autodesk Civil 3D includono diversi stili utili, tra cui Grade Only e Slope Only.
Impostazione delle frecce di discesa
Lo stile di etichetta di default Grade Only consente di visualizzare la pendenza % mediante una freccia di direzione che punta nella stessa direzione della linea caratteristica.
Figura 5: visualizzazione di default di un'etichetta Grade Only su una linea caratteristica
Utilizzare un'espressione per configurare le frecce di direzione di questo stile di etichetta in modo che puntino nella direzione opposta rispetto a quella della pendenza (opzione più utile in alcuni casi). A tale scopo, modificare il componente Freccia dello stile Grade Only, come illustrato nella figura 6.

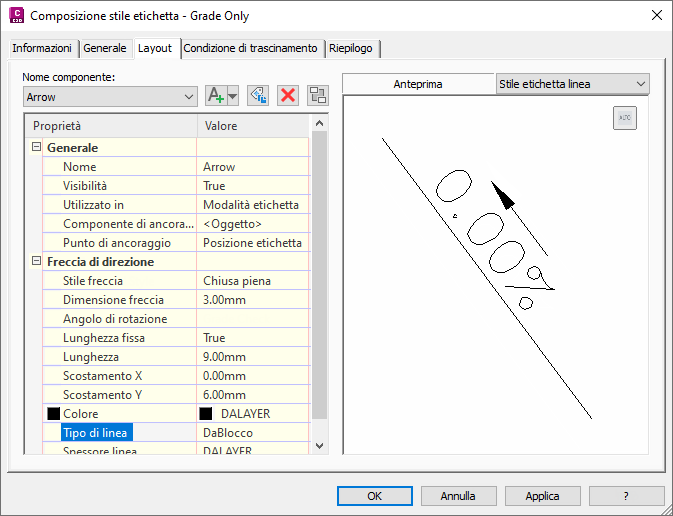

Figura 6: configurazione delle frecce di controllo della pendenza percentuale nello stile di etichetta Grade Only
Come impostare le frecce di pendenza percentuale in discesa
- Nella scheda Impostazioni dell'Area strumenti, espandere la raccolta Generale
Stili etichetta raccolta Linea. - Fare clic con il pulsante destro del mouse su Grade Only Modifica.
- Nella finestra di dialogo Composizione stile etichetta, selezionare il componente Freccia dalla scheda Layout.
- Nella sezione Freccia di direzione, fare clic sul valore relativo all'Angolo di rotazione, quindi selezionare l'icona di controllo della pendenza %.
- Fare clic su OK per applicare la modifica.
