Report Message
È possibile generare un messaggio di errore nel Visualizzatore eventi di Autodesk Civil 3D in circostanze specifiche.
Proprietà
Specificare i parametri seguenti nel gruppo Properties.
| Generale | |
| Message | Consente di specificare il messaggio di errore che viene visualizzato nella colonna Descrizione del Visualizzatore eventi di Autodesk Civil 3D. |
| Error Level | Consente di specificare il tipo di errore:
|
| Varie | |
| Comment | Indica le note relative al messaggio. I commenti possono essere visualizzati nel gruppo Preview. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Report Message Example.pkt

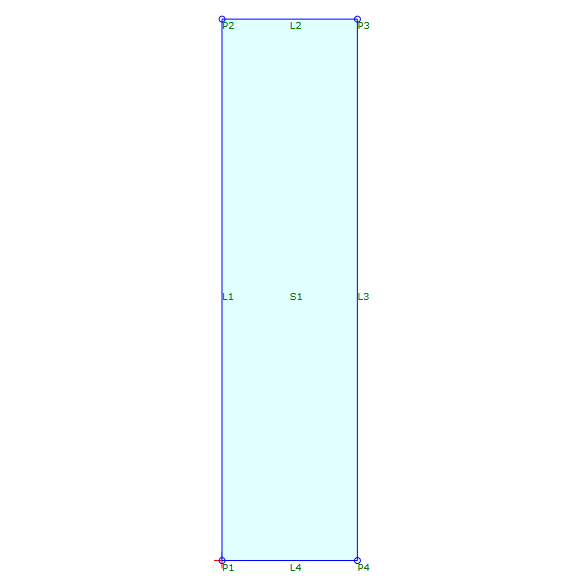

In questo esempio, è possibile disegnare la forma con un'altezza specificata dall'utente.
- L'utente definisce l'altezza della forma utilizzando il parametro di input Height.
Decision controlla se il valore dell'altezza è minore o uguale a 10.
- Se l'altezza è minore o uguale a 10, la geometria viene disegnata in base al valore di
User-Specified Height.
- Se l'altezza è maggiore di 10, Report Message invia un messaggio al Visualizzatore eventi di Autodesk Civil 3D e la forma viene disegnata in base al valore di Default Height.
