Per definire la sopraelevazione per un componente sezione tipo, utilizzare la scheda Parametri di input/output per aggiungere i tipi di parametri Asse di rotazione sopraelevazione e Sopraelevazione. Dopo aver selezionato la casella di controllo ApplyAOR nel gruppo Proprietà per i collegamenti ai quali si desidera applicare la sopraelevazione, è possibile vedere l'effetto di sopraelevazione nel gruppo Anteprima in modalità sezione stradale. Utilizzare la scheda Sopraelevazione per definire il modo in cui le pendenze di sopraelevazione vengono rappresentate nel pannello Preview.
La casella di controllo ApplyAOR influisce sul modo in cui viene visualizzata l'anteprima del componente sezione tipo in Subassembly Composer e sul suo comportamento quando viene utilizzato in Autodesk Civil 3D.
È possibile modificare i valori dei parametri di sopraelevazione definiti nella scheda Input/Output Parameters dopo aver importato il componente sezione tipo in Autodesk Civil 3D. Dopo aver aggiunto il componente sezione tipo corsia appropriato rispetto all'impostazione della sopraelevazione del modellatore, l'effetto della sopraelevazione è visibile nella vista sezioni del modellatore.
Esempi
Per visualizzare degli esempi di definizione della sopraelevazione, aprire i seguenti file PKT campione:
Superelevation_Example_1.pkt

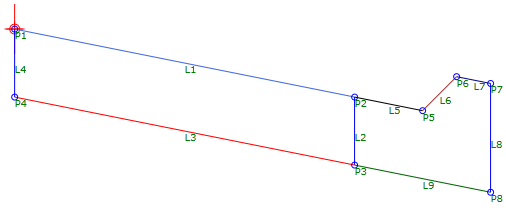

In questo esempio vengono illustrati una corsia, un cordolo e una cunetta.
- Per L1, L3, L5, L7 e L9 viene specificato ApplyAOR.
- I parametri di sopraelevazione vengono specificati nella scheda Input/Output Parameters.
- I valori da visualizzare nel pannello Anteprima vengono specificati nella scheda Sopraelevazione.
Superelevation_Example_2.pkt

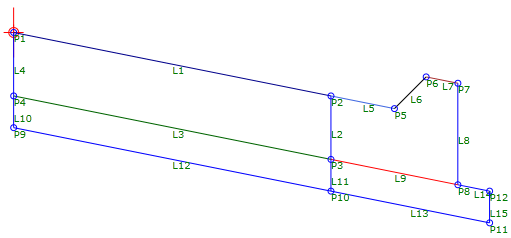

In questo esempio vengono illustrati una corsia, un cordolo, una cunetta e una base.
- Per L1, L3, L12, L5, L7, L9, L13 e L14 viene specificato ApplyAOR.
- I parametri di sopraelevazione vengono specificati nella scheda Input/Output Parameters.
- I valori da visualizzare nel pannello Anteprima vengono specificati nella scheda Sopraelevazione.
