Curva ausiliaria

Curva ausiliaria

Consente di inserire una curva tra due punti.

Proprietà

Specificare i parametri seguenti nel gruppo Properties.

Collegamento
Link Number	Consente di specificare il numero del collegamento. Il valore di Link Number generato automaticamente è modificabile.
Tipo di geometria
Creation Type	Consente di specificare il tipo di curva da disegnare: Arc: General Arco: Tre punti Parabola: General
Arc Tessellation	Consente di specificare il numero di segmenti di linea utilizzati per rappresentare la curva. Nota: Il valore deve essere compreso tra 2 e 100. Fare clic su per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Geometry Properties
Start Point	Consente di specificare il punto iniziale della curva. Nota: Il punto può essere di tipo Point o Auxiliary Point.
Center Point (Arc: General)	Specifica il punto centrale (Punto o Punto ausiliario) di un arco generale.
Arc Point (Arc: 3 Points)	Specifica il punto di passaggio (Punto o Punto ausiliario) di un arco a tre punti.
End Point	Specifica il punto finale (Punto o Punto ausiliario) della curva.
Mid-Ordinate (Parabola: General)	Consente di specificare la distanza tra il punto più basso di una parabola e il vertice. Fare clic su per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Varie
Comment	Indica le note relative alla curva. I commenti possono essere visualizzati nel gruppo Preview.

Esempio

Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Auxiliary Curve Example.pkt

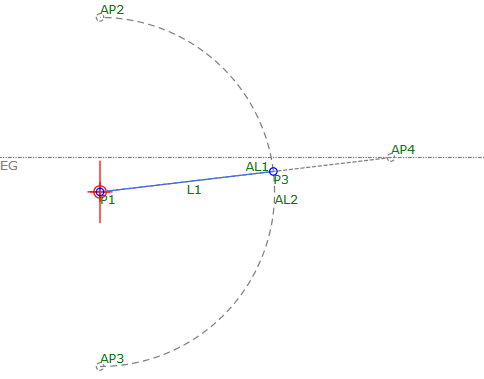

Il file PKT di esempio contiene una curva ausiliaria, un collegamento ausiliario e un collegamento. Nel flowchart, la curva è definita da un punto iniziale, un punto finale e un parametro di raggio. Per esaminare i suoi parametri, selezionare la curva ausiliaria nel flowchart, quindi controllare la sezione Geometry Properties del pannello Properties.
