In questo esercizio si creerà un modellatore utilizzando geometria verticale e orizzontale. Si modificherà il modellatore nell'area di intersezione, quindi si proverà ad utilizzare gli strumenti di ricreazione della regione modellatore.
Creare un modellatore nell'area di intersezione
- Aprire Intersection-Edit-Corridor.dwg, che si trova nella cartella delle Carte di esercitazione.

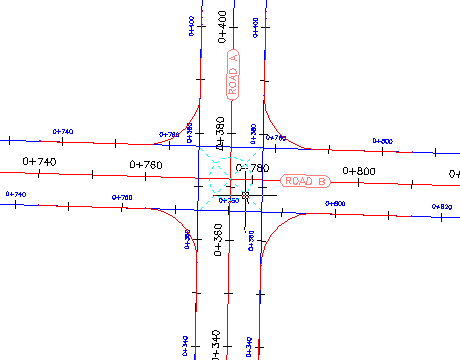

Questa Carta contiene l'intersezione tra una strada principale (Road A) e una strada secondaria (Road B). Attualmente nella Carta non sono presenti modellatori, né sezioni tipo del modellatore.
- Selezionare il contrassegno dell'intersezione.
- Fare clic sulla
Trova.
Viene visualizzata la finestra di dialogo Regioni modellatore intersezione.
- In Selezionare la superficie per la scarpata, selezionare Terreno esistente
- In Applicare una serie di sezioni tipo, fare clic su Sfoglia.
- Nella finestra di dialogo Selezionare il file di serie di sezioni tipo, accedere alla cartella Assemblies.
- Selezionare _Autodesk (Metric) Assembly Sets.xml. Fare clic su Apri.
- Fare clic su Ricrea.

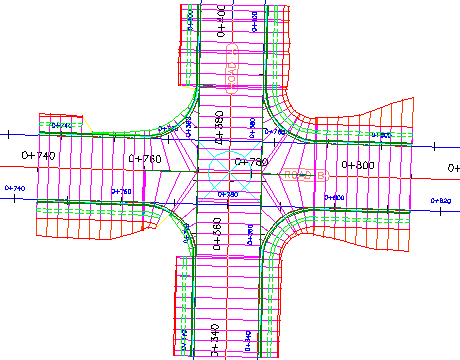

Nell'area di intersezione viene visualizzato un modellatore.
Modificare le proprietà del modellatore
- Nell'Area strumenti, scheda Prospetto, espandere le raccolte Modellatori e
Intersezioni.
Se uno degli oggetti di queste raccolte è obsoleto
, fare clic con il pulsante destro del mouse sull'oggetto e selezionare Ricrea.
- Selezionare il modellatore nell'area di intersezione.

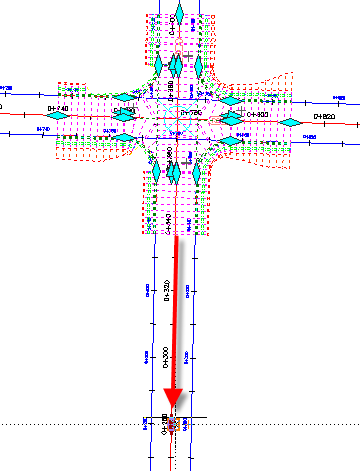

- Selezionare il grip
nella parte inferiore dell'intersezione. Trascinare il grip in basso. Fare clic per posizionare il grip più a sud.
- Fare clic sulla scheda gruppo elenco a discesa Trova.
- Nella scheda Parametri della finestra di dialogo Proprietà modellatore, fare clic su
Seleziona regione dalla Carta.

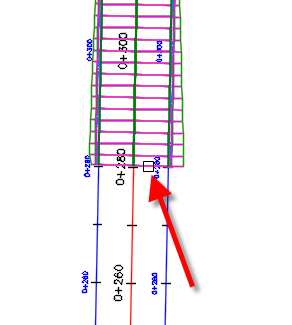

- Nella Carta, fare clic sulla parte inferiore del modellatore.
La regione specificata è evidenziata nella finestra di dialogo Proprietà modellatore.
- Nella riga evidenziata, nella colonna Frequenza fare clic su
.
- Nella finestra di dialogo Frequenza di applicazione sezioni tipo in Applicare sezione tipo specificare i parametri seguenti:
- Lungo le tangenti: 10
- Lungo le curve: Ad un incremento
- Incremento curve: 5
- Lungo le transizioni: 5
- Lungo le curve del profilo:5
- Fare due volte clic su OK.
- Nella finestra di dialogo delle attività Proprietà modellatore - Ricrea, fare clic su Ricrea modellatore.

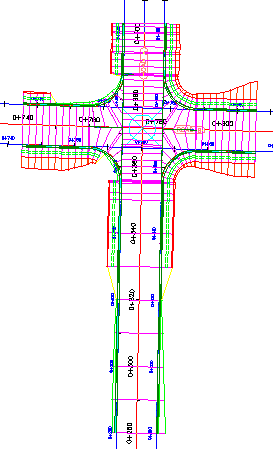

Il modellatore viene creato di nuovo. Il modellatore si estende ulteriormente a sud. Nella regione estesa, le sezioni tipo sono più lontane rispetto alle regioni di intersezione.
Creare nuovamente le regioni del modellatore
- Selezionare il contrassegno dell'intersezione.
- Fare clic sulla Trova.
- In Selezionare la superficie per la scarpata, selezionare Terreno esistente
- Nella finestra di dialogo Regioni modellatore intersezione, in Applicare una serie di sezioni tipo fare clic su Sfoglia.
- Nella finestra di dialogo Selezionare il file di serie di sezioni tipo, accedere alla cartella Assemblies.
- Selezionare _Autodesk (Metric) Assembly Sets.xml. Fare clic su Apri.
Si tratta della serie di sezioni tipo utilizzata per creare il modellatore. Tuttavia, la finestra di dialogo Regioni modellatore intersezione consente di specificare un'altra serie di sezioni tipo o sezioni tipo singole con le quali creare il modellatore.
- Fare clic su Ricrea.
Il modellatore viene creato di nuovo. Si noti che sono state ripristinate le impostazioni originali per le modifiche apportate alla linea base Road A, incluse le frequenze delle sezioni tipo e la progressiva iniziale. Ciò è dovuto al fatto che il modellatore è stato ricreato con i parametri specificati originariamente durante il processo di creazione dell'intersezione. Le modifiche apportate al modellatore nell'area di intersezione non vengono mantenute quando il modellatore viene ricreato dall'oggetto intersezione.
Nota:Le regioni modellatore all'esterno delle estensioni intersezione non sono influenzate dal comando Ricrea regioni modellatore.
