Esercizio 2: Utilizzo di uno stile di etichetta secondario

In questo esercizio, si crea uno stile etichetta secondario che derivi le impostazioni di default da uno stile etichetta esistente o principale.

Nei passaggi successivi, si crea uno stile secondario da uno stile di etichetta di tracciato esistente e si modificano alcune proprietà dello stile di etichetta secondario. Si esaminano i risultati e quindi si sostituiscono alcune proprietà dello stile secondario con quelle dello stile principale.

Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di uno stile di etichetta.

Creare uno stile etichetta figlio

Nota:

In questo esercizio viene utilizzato il file Labels-5a.dwg con le modifiche apportate nell'esercizio precedente.

1. Eseguire la panoramica della progressiva 0+080 del tracciato West Street.
2. Fare clic tenendo premuto il tasto Ctrl sull'etichetta della progressiva 0+080. Fare clic con il pulsante destro del mouse. Fare clic su Proprietà etichetta.
3. Nella tavolozza Proprietà della scheda Progetto, fare clic sul valore relativo a Stile etichetta di progressiva principale. Selezionare Crea/Modifica dall'elenco.
4. Nella finestra di dialogo Stile etichetta, modificare lo stile in Perpendicular With Line.
   Nota:

   Accertarsi di selezionare Perpendicular With Line e non Perpendicular With Tick.

5. Fare clic sulla freccia accanto a . Fare clic su Crea figlio selezione corrente.
6. Nella scheda Informazioni della finestra Composizione stile etichetta, modificare il nome dello stile da Perpendicular With Tick [Child] in Station Emphasis.
7. Nell'elenco Nome componente della scheda Layout, selezionare Progressiva .
8. In Test, specificare i parametri seguenti:
   • Altezza testo: 5.00mm
   • Associazione: Mezzo sinistra
9. Fare doppio clic su OK.

   La progressiva viene visualizzata in testo grande associato alla fine della linea. La dimensione e la posizione del testo costituiscono le proprietà del nuovo stile Station Emphasis. Il contenuto del testo, nonché il colore e la lunghezza della linea costituiscono proprietà dello stile principale Perpendicular With Line.

10. Premere Esc per deselezionare l'etichetta.
11. Nella Carta, fare clic tenendo premuto il tasto Ctrl sull'etichetta 0+100. Modificare lo stile in Perpendicular With Line , utilizzando la tavolozza Proprietà.

    Notare che nella raccolta stile visualizzata nella tavolozza Proprietà, il nuovo stile è rientrato sotto il relativo stile principale. La nuova posizione è visibile anche nella scheda Impostazionidell'Area strumenti, sotto TracciatoStili etichettaProgressivaProgressiva principalePerpendicular With Line.

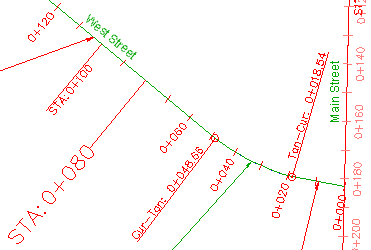

    Stili di etichetta principale (STA: 0+100) e secondario (STA: 0+080)

    Notare che nella Carta i testi delle etichette STA:0+080 e STA:0+100 hanno dimensioni diverse e che il testo e la linea sono allineati diversamente. Uno stile secondario condivide le proprietà di base con lo stile principale da cui è stato creato. Se il valore di una proprietà viene modificato nello stile principale, la modifica verrà applicata anche allo stile secondario. Se il valore di una proprietà viene modificato nello stile secondario, lo stile principale non viene influenzato.

    Creando uno stile figlio, si è creata la visualizzazione della progressiva richiesta, senza influire su altre parti della Carta. Se si fossero modificate le proprietà dello stile principale, si sarebbe automaticamente modificato l'aspetto di tutte le altre progressive principali che utilizzano quello stile.

    Successivamente, lo stile principale viene impostato affinché sostituisca l'impostazione del testo nello stile secondario.

Eseguire l'override dello stile di etichetta figlio

1. Nella scheda Impostazioni dell'Area strumenti, espandere TracciatoStili etichettaProgressivaProgressiva principale.
2. Fare clic con il pulsante destro del mouse su Perpendicular With Line. Fare clic su Modifica.
3. Nella finestra di dialogo Composizione stile etichetta, fare clic sulla scheda Riepilogo.
4. Espandere la proprietà Component 1.
5. Nella riga Text : Text Height, fare clic su nella colonna Ignora figlio.

   Nella colonna Ignora figlio, viene visualizzato che indica che la proprietà precedentemente indipendente del figlio è stata sostituita dall'elemento principale.

6. Fare clic su OK.

   Notare che le etichette ora utilizzano la stessa dimensione di testo. Il testo dell'etichetta STA: 0+080 ha ora la stessa dimensione dell'etichetta STA: 0+000 perché l'altezza del testo dello stile principale ha sostituito quella dello stile secondario. Il tracciato della linea è ancora differente perché il punto di associazione del testo dello stile secondario non è stato sostituito.

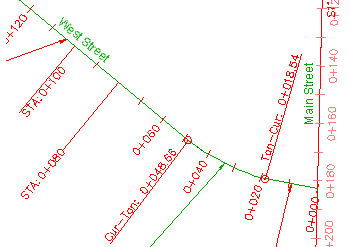

   Stili di etichetta principale (STA: 0+100) e secondario (STA: 0+080) con dimensione del testo secondario sostituito dal principale

Per procedere con questa esercitazione, passare all'Esercizio 3: Controllo dell'aspetto dell'etichetta mediante i layer.
