È possibile trovare il vertice planimetrico tra due linee definite dai punti esistenti. Dopo aver trovato un'intersezione, è possibile salvarla specificando un nuovo numero di punto.
Come creare un'intersezione linea/linea nella Finestra dei comandi di rilievo
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
- Fare clic sul menu Intersezioni
Linea/Linea. - Immettere l'identificatore punto iniziale della prima linea.
- Immettere il secondo identificatore punto per definire la prima linea.
- Immettere uno scostamento.
- Immettere l'identificatore punto iniziale della seconda linea.
- Immettere il secondo identificatore punto per definire la seconda linea.
- Immettere uno scostamento.
Come calcolare un'intersezione linea/linea utilizzando il linguaggio comandi di rilievo
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
LNLN [punto 1] [punto 2] [scostamento 1] [punto 3] [punto 4] [scostamento 2]
Esempio della riga di comando
NE 1 100 100
NE 2 200 200
NE 3 175 200
NE 4 100 200
LNLN 1 2 100 3 4 -100
! INTERSECTION # 1 NORTH:186.991377 EAST:300.000000

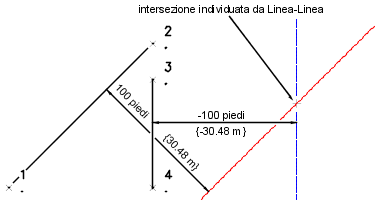

Un'intersezione viene posizionata tra una linea disegnata tra i punti 1 e 2 con uno scostamento di 100 piedi a destra e una linea disegnata tra i punti 3 e 4 con uno scostamento di 100 piedi a sinistra.
Sintassi dei comandi
LNLN [punto 1] [punto 2] [scostamento 1] [punto 3] [punto 4] [scostamento 2]
| Parametro | Definizione |
|---|---|
| punto 1, punto 2 | Identificatori punto che stabiliscono la posizione e la direzione del vettore 1. Il punto 1 e è il punto finale e il punto 2 è quello iniziale. Questi punti possono essere qualsiasi punto incluso nei punti della figura. |
| scostamento 1, scostamento 2 | Scostamenti dalle linee. Agiscono come se i vettori venissero spostati di X piedi o metri a sinistra o a destra. Uno scostamento a destra è un numero positivo, mentre uno scostamento a sinistra è un numero negativo. Se non si desidera alcuno scostamento, utilizzare il valore zero. |
| punto 3, punto 4 | Numeri di punto che stabiliscono la posizione e la direzione del vettore 2. Il punto 3 e è il punto finale e il punto 4 è quello iniziale. Questi punti possono essere qualsiasi punto incluso nei punti della figura. |
