Creazione di una curva in una figura di rilievo mediante un punto raggio

Creare una curva non tangente utilizzando un punto raggio e un punto alla fine della curva.

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome di una rete Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   XC PTS [raggio] [punto raggio] [punto finale]

Esempio della riga di comando

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

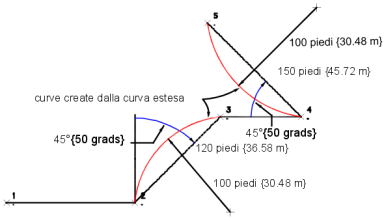

Di seguito vengono illustrate due curve non tangenti:

Sintassi dei comandi

XC PTS [raggio] [punto raggio] [punto finale]

Parametro	Definizione
raggio	Distanza da un punto centrale alla curva. Immettere questo valore nelle unità di distanza correnti del database rilievi. Utilizzare un raggio negativo per disegnare la curva in una direzione antioraria (verso sinistra).
punto raggio	Identificatore di un punto esistente utilizzato come punto raggio dell'arco.
punto finale	Identificatore del punto finale della curva.
