Creazione di un'intersezione arco/linea di rilievo

È possibile calcolare le intersezioni di una linea stabilita da due punti e un arco stabilito da un punto radiale e un raggio.

Per calcolare un'intersezione arco/linea nella Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Intersezioni Arco/Linea.
3. Immettere l'identificatore punto per il centro dell'arco.
4. Immettere il raggio dell'arco.
5. Immettere l'identificatore punto iniziale della linea.
6. Immettere il punto successivo o il punto della direzione per la linea.
7. Immettere uno scostamento.
8. Immettere una delle opzioni seguenti:
   • N: per selezionare l'intersezione più settentrionale.
   • S: per selezionare l'intersezione più meridionale.
   • E: per selezionare l'intersezione più orientale.
   • W: per selezionare l'intersezione più occidentale.
   • R: per selezionare l'intersezione più vicina.
   • F: per selezionare l'intersezione più lontana. 1: per selezionare l'intersezione 1.
   • 2: per selezionare l'intersezione 2.
   • A: per selezionare tutte le intersezioni.
   • P: per selezionare l'intersezione con il dispositivo di puntamento.

Per calcolare un'intersezione arco/linea utilizzando il linguaggio comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   ARCLN [punto] [raggio] [punto 1] [punto 2] [scostamento]

Esempio della riga di comando

NE 1 100 100

NE 2 200 200

NE 3 250 100

ARCLN 3 200 1 2 -100

! INTERSECTION # 1 NORTH:186.991377 EAST:245.645615

! INTERSECTION # 2 NORTH:186.991377 EAST:-37.066972

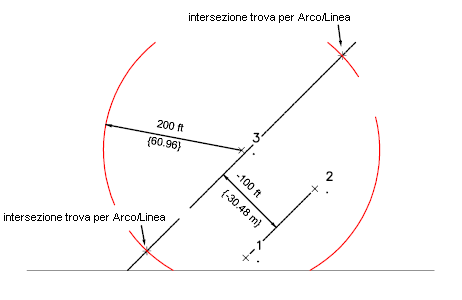

Le intersezioni vengono posizionate tra un raggio dell'arco di 200 con il centro nel punto 3 e una linea disegnata tra i punti 1 e 2 con una distanza di scostamento di 100 piedi a sinistra.

Intersezione di arco e linea

Sintassi dei comandi

ARCLN [punto] [raggio] [punto 1] [punto 2] [scostamento]

Parametro	Definizione
punto	Numero del punto radiale (centro).
raggio	Distanza radiale espressa in piedi o metri. Tale distanza è la lunghezza di una linea dal punto raggio all'arco.
punto 1, punto 2	Punti esistenti che stabiliscono la posizione e la direzione della linea. Il punto 1 è il punto iniziale e il punto 2 è quello finale. Questi punti possono essere qualsiasi punto incluso nei punti della figura.
scostamento	Scostamento dal vettore. Agisce come se la linea venisse spostata di un numero specificato di piedi o metri a sinistra o a destra. Uno scostamento a destra è un numero positivo, mentre uno scostamento a sinistra è un numero negativo. Se non si desidera alcuno scostamento, utilizzare il valore zero.
