Utilizzare gli strumenti e i comandi scarpata di Autodesk Civil 3D per progettare superfici di terreno finite.
È possibile creare proiezioni scarpata applicando criteri di costruzione scarpate ad un'impronta. Le scarpate sono riunite in raccolte con nome per creare progetti di superfici finali e calcolare i volumi.
Una scarpata è generalmente costituita dall'impronta, dalla linea di fine scarpata, dalle linee di proiezione e dalla faccia.
L'impronta può essere una figura aperta o chiusa. L'impronta deve essere una linea caratteristica, una linea lotto o la linea di fine scarpata di un'altra scarpata ottenuta.
La faccia è l'area delimitata dalle linee che definiscono la scarpata, contrassegnata con una linea base.
L'obiettivo di una scarpata può essere una superficie, una distanza, una quota altimetrica o una quota altimetrica relativa.

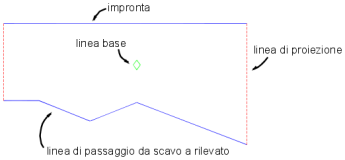

Vista piana della scarpata
Per creare e modificare linee caratteristiche 3D è anche possibile utilizzare i comandi relativi alle linee caratteristiche. Le linee caratteristiche possono essere incluse direttamente nelle superfici come dati della linea di discontinuità oppure possono essere utilizzate come impronte di scarpata.
Prima di avviare la costruzione di una scarpata, è necessario configurare le impostazioni e stabilire criteri quali i seguenti:
- Area delimitata scarpata: le scarpate vengono create in una topologia di area delimitata. Se non si desidera che una scarpata interagisca con altri oggetti presenti in un'area delimitata, creare una nuova area delimitata per la scarpata.
-
Gruppo scarpate: le scarpate presenti in un gruppo scarpate sono raggruppate per creare una singola superficie per il gruppo di scarpate e consentire il calcolo dei volumi. Prima di creare le scarpate, stabilirne la modalità di gestione in relazione alla creazione delle superfici e ai calcoli dei volumi.
Una volta creato un gruppo di scarpate, gli strumenti volumetrici di Autodesk Civil 3D mostrano la quantità di sterro e riporto richiesta per il progetto della scarpata. È possibile elevare o abbassare il gruppo di scarpate in modo incrementale per regolare i requisiti in termini di volume. È inoltre possibile modificare la quota altimetrica dei punti lungo la linea base della scarpata, variare la pendenza percentuale di una linea base o modificare i criteri di costruzione delle scarpate.
- Impronte scarpata: le scarpate sono proiettate verso il rispettivo obiettivo da un'impronta selezionata. Le impronte possono essere linee caratteristiche create per questo scopo specifico, ma è anche possibile esportare linee caratteristiche del modellatore o utilizzare linee lotto della particella.
-
Obiettivi scarpata: la scarpata deve avere un obiettivo. che può essere una superficie, una distanza o una quota altimetrica.
Superficie come obiettivo (vista sezioni)
Quota altimetrica fissa come obiettivo (vista sezioni)
Quota altimetrica relativa come obiettivo (vista sezioni)
Distanza come obiettivo (vista sezioni)
- Criteri di costruzione scarpate: quando si avvia la creazione di una scarpata, è necessario specificare i criteri di costruzione scarpate. Tali criteri indicano quante impostazioni delle scarpate, ad esempio l'obiettivo delle scarpate, vengono specificate.
L'elenco delle scarpate definite nella Carta viene visualizzato nell'Area strumenti, all'interno della raccolta Aree delimitate della scheda Prospetto.
Le opzioni Stili scarpata e Serie criteri di costruzione scarpate vengono visualizzate nell'Area strumenti della scheda Impostazioni.
