È possibile trovare il vertice planimetrico tra due linee infinite dai punti esistenti.
Dopo aver trovato un'intersezione, è possibile salvarla specificando un nuovo identificatore punto.
Come calcolare un'intersezione orientamento/orientamento nella Finestra dei comandi di rilievo
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
- Fare clic sul menu Intersezioni
Orientamento/Orientamento. - Immettere il numero di punto iniziale del primo orientamento.
- Immettere l'orientamento da tale punto.
- Immettere il quadrante per il primo punto.
- Immettere uno scostamento per i primi punti.
- Immettere il numero di punto iniziale del secondo orientamento.
- Immettere l'orientamento da tale punto.
- Immettere il quadrante per il secondo punto.
- Immettere lo scostamento per il secondo punto.
Come calcolare un'intersezione orientamento/orientamento utilizzando il linguaggio comandi di rilievo
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
BB [punto 1] [orientamento 1] [quadrante 1] [scostamento 1] [punto 2] [orientamento 2] [quadrante 2] [scostamento 2]
Esempio della riga di comando
NE 1 100 100
NE 2 200 200
BB 1 66.6667 1 50 2 33.3333 2 50
! INTERSECTION # 1 NORTH:100.000000 EAST:200.000000

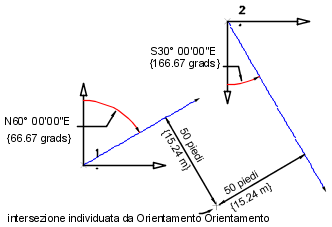

Un'intersezione viene posizionata tra un orientamento di N66.6667"E disegnato dal punto 1, con una distanza di scostamento di 50 piedi a destra e un orientamento di S33.3333"E disegnato dal punto 2 con una distanza di scostamento di 50 a destra.
Sintassi dei comandi
BB [punto 1] [orientamento 1] [quadrante 1] [scostamento 1] [punto 2] [orientamento 2] [quadrante 2] [scostamento 2]
| Parametro | Definizione |
|---|---|
| punto 1, punto 2 | Identificatori punto esistenti che stabiliscono l'inizio degli orientamenti. |
| orientamento 1, orientamento 2 | Orientamenti per le linee dai punti esistenti. Gli orientamenti stabiliscono una direzione per ciascun vettore e vengono espressi nelle unità angolo correnti. |
| quadrante 1, quadrante 2 | Quadranti in cui sono presenti gli orientamenti. I valori possibili sono: 1 (per NE), 2 (per SE), 3 (per SO) e 4 (per NO). |
| scostamento 1, scostamento 2 | Scostamenti dalle linee. Agiscono come se le linee venissero spostate di X piedi o metri a sinistra o a destra. Uno scostamento a destra è un numero positivo, mentre uno scostamento a sinistra è un numero negativo. Se non si desidera alcuno scostamento, utilizzare il valore zero. |
