È possibile modificare la rete in pressione basata su un percorso aggiungendo curve in corrispondenza dei vertici planimetrici verticali dei rami.
Aggiunta di una curva e di un punto di intersezione verticale ad un ramo in una vista profilo
- Selezionare un ramo nella vista profilo. Si apre la scheda Layout profilo rete in pressione.
- Nella scheda Layout profilo rete in pressione, fare clic sul gruppo Layout
Aggiungi curva/vertice planimetrico
.
-

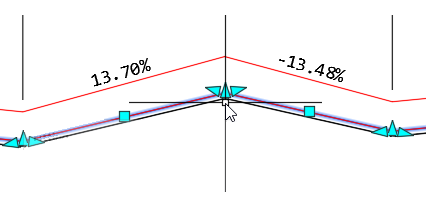

Selezionare un punto nella Carta per la curva. Se il punto è posizionato all'esterno del ramo, questo verrà regolato in modo da incontrare la nuova curva.

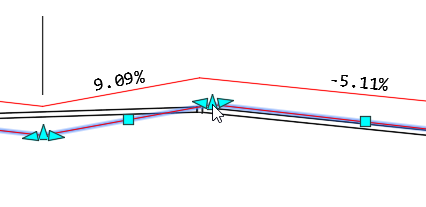

Viene posizionato un vertice planimetrico con un raccordo di curva.
- Utilizzare i grip del ramo per regolare ulteriormente il ramo.
Rimozione dei vertici altimetrici verticali ridondanti o superflui da un ramo in una vista profilo
- Selezionare un ramo nella rete in pressione. Si apre la scheda Layout profilo rete in pressione.
- Nella scheda Layout planimetria rete in pressione, fare clic sul gruppo Layout Rimuovi curva/vertice planimetrico
.
- Selezionare il ramo.
-

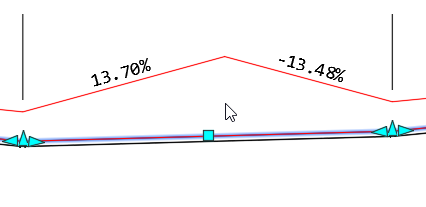

Fare clic accanto al vertice planimetrico che si desidera rimuovere.

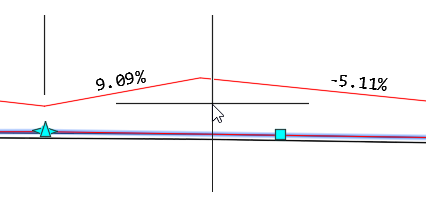

Il vertice planimetrico viene rimosso e la geometria del ramo viene regolata per compensare il nuovo percorso del ramo.
- Utilizzare i grip del ramo per regolare ulteriormente il ramo.
