Creazione di un'intersezione arco/azimut

È possibile trovare i punti di intersezione tra un arco e una linea stabilita da un punto, un azimut e uno scostamento.

Per calcolare l'intersezione di un arco e una linea determinata da un azimut nella Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Intersezione Arco/Azimut.
3. Immettere il numero di punto del centro dell'arco.
4. Immettere il raggio dell'arco.
5. Immettere il numero di punto iniziale della linea.
6. Immettere l'azimut della linea.
7. Immettere uno scostamento.
8. Immettere una delle opzioni seguenti:
   • N: per selezionare l'intersezione più settentrionale.
   • S: per selezionare l'intersezione più meridionale.
   • E: per selezionare l'intersezione più orientale.
   • W: per selezionare l'intersezione più occidentale.
   • R: per selezionare l'intersezione più vicina.
   • F: per selezionare l'intersezione più lontana.
   • 1: per selezionare l'intersezione 1.
   • 2: per selezionare l'intersezione 2.
   • A: per selezionare tutte le intersezioni.
   • P: per selezionare l'intersezione con il dispositivo di puntamento.

Per calcolare l'intersezione di un arco e una linea determinata da un azimut utilizzando il linguaggio comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   ARCAZ [punto] [raggio] [punto 1] [azimut] [scostamento]

Esempio della riga di comando

NE 1 100 100

NE 2 200 200

ARCAZ 2 200 1 50 50

! INTERSECTION # 1 NORTH:186.991377 EAST:385.641883

! INTERSECTION # 2 NORTH:186.991377 EAST:94.482471

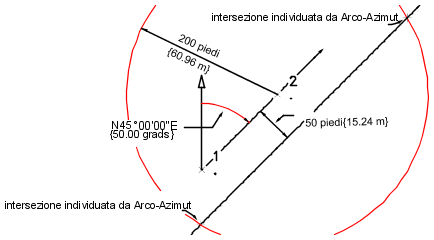

Le intersezioni vengono posizionate tra un raggio dell'arco di 200 con il centro nel punto 2 e un azimut di 50.0000 gradi disegnato dal punto 1 con una distanza di scostamento di 50 piedi a destra.

Intersezione dell'arco e della linea determinata dall'azimut

Sintassi dei comandi

ARCAZ [punto] [raggio] [punto 1] [azimut] [scostamento]

Parametro	Definizione
punto	Punto radiale. Si tratta di un punto esistente utilizzato come punto centrale dell'arco.
raggio	Distanza radiale espressa in piedi o metri per il primo arco. Tale distanza è la lunghezza di una linea dal punto raggio all'arco.
punto 1	Punto esistente dal quale si estende un vettore. Può essere un tipo qualsiasi di punto, incluso un punto di una figura.
azimut	Azimut della linea dal punto esistente. Un azimut stabilisce la direzione per il vettore e viene espresso nelle unità angolo correnti.
scostamento	Distanza di scostamento dell'intersezione.
