Come inserire e sostituire i componenti sezione tipo

È possibile inserire componenti sezione tipo in una Carta dalla struttura prospetto, da una tavolozza degli strumenti o dalla Libreria.

Come inserire un file PKT di componenti sezione tipo in una Carta dalla struttura Prospetto

È possibile creare un oggetto componente sezione tipo aggiungendolo direttamente alla Carta dalla struttura Prospetto senza importarlo prima in una tavolozza degli strumenti.

Nota: Questo comando supporta solo i file PKT creati con Subassembly Composer.

1. Fare clic con il pulsante destro del mouse sulla raccolta Componenti sezione tipo nella struttura Prospetto.
2. Fare clic su Importa nella Carta.
3. Nella finestra di dialogo Apri, individuare la posizione del file PKT di componenti sezione tipo da inserire.
4. Selezionare uno o più componenti sezione tipo. È possibile utilizzare CTRL o MAIUSC per selezionare più componenti sezione tipo.
5. Fare clic su Apri.
6. Effettuare una delle seguenti operazioni:
   • Se è stato selezionato un singolo componente sezione tipo, è possibile selezionare un punto di inserimento su una sezione tipo esistente nella Carta o immettere Dissocia nella riga di comando per inserirlo senza associarlo ad una sezione tipo. È inoltre possibile utilizzare le opzioni Insert e Replace descritte nelle sezioni seguenti in questo argomento.
   • Se sono stati selezionati più componenti sezione tipo, selezionare un punto di inserimento nella Carta. Tutti i componenti sezione tipo vengono inseriti come componenti sezione tipo dissociati (non associati ad una sezione tipo).

Come creare un componente sezione tipo da una tavolozza degli strumenti

È possibile creare un oggetto componente sezione tipo aggiungendolo al disegno da una tavolozza strumenti. Una volta selezionato nella tavolozza strumenti, è possibile aggiungere il componente sezione tipo alla linea base di una sezione tipo o ad un componente sezione tipo associato ad una sezione tipo. È possibile anche aggiungere semplicemente il componente sezione tipo alla Carta e non associarlo ad una sezione tipo. In questo caso si parla di componente sezione tipo dissociato.

Per informazioni sull'aggiunta di componenti sezione tipo ad una tavolozza degli strumenti, vedere Come aggiungere file PKT di componenti sezione tipo ad una tavolozza degli strumenti.

1. Visualizzare la finestra Tavolozze degli strumenti.

   Fare clic su scheda Iniziogruppo TavolozzeTavolozze degli strumenti Trova.

2. Nella finestra Tavolozze degli strumenti, fare clic sul componente sezione tipo desiderato.
3. Effettuare una delle seguenti operazioni:
   • Selezionare un punto di inserimento in una sezione tipo esistente nella Carta.
   • Immettere Detach per inserire il componente sezione tipo senza associarlo ad una sezione tipo.
   • Immettere Insert per inserire il componente sezione tipo tra componenti sezione tipo esistenti. Per ulteriori informazioni, vedere le seguenti sezioni:
   • Immettere Replace per sostituire un componente sezione tipo esistente nella Carta. Per ulteriori informazioni, vedere le seguenti sezioni:

Il nome del componente sezione tipo viene visualizzato al livello sottostante della relativa sezione tipo principale nella raccolta Sezioni tipo della struttura prospetto.

Se successivamente si sposta il componente sezione tipo dal punto di inserimento originale in una sezione tipo, è possibile riportarlo in tale punto facendo clic su Cancella scostamento in sezione tipo nel pannello Modifica componente sezione tipo oppure immettendo SubassemblyClearOffset nella riga di comando.

Il pulsante Cancella scostamento in sezione tipo è abilitato solo se il componente sezione tipo selezionato fa parte di una sezione tipo ed è stato spostato dal punto di inserimento originale.

Come inserire un componente sezione tipo dalla Libreria

Utilizzare questa procedura per inserire un componente sezione tipo da un catalogo degli strumenti nella Libreria.

1. Per aprire la Libreria, fare clic sulla scheda Vista gruppo Tavolozze Libreria .
2. Aprire il catalogo degli strumenti contenente il componente sezione tipo da utilizzare.
3. Spostare il cursore sull'immagine del componente sezione tipo per visualizzare le opzioni per inserire il componente sezione tipo nella Carta o aggiungerla ad una tavolozza degli strumenti.
4. Fare clic sull'opzione Inserisci nella Carta.
5. Effettuare una delle seguenti operazioni:
   • Selezionare un punto di inserimento in una sezione tipo esistente nella Carta.
   • Immettere Detach per inserire il componente sezione tipo senza associarlo ad una sezione tipo.
   • Immettere Insert per inserire il componente sezione tipo tra componenti sezione tipo esistenti. Per ulteriori informazioni, vedere le seguenti sezioni:
   • Immettere Replace per sostituire un componente sezione tipo esistente nella Carta. Per ulteriori informazioni, vedere le seguenti sezioni:

Come inserire un componente sezione tipo tra due componenti sezione tipo esistenti

1. Selezionare un componente sezione tipo da una tavolozza degli strumenti, da un catalogo di strumenti tramite la Libreria, oppure importare un componente sezione tipo utilizzando il comando Importa nella Carta dalla relativa raccolta nella struttura Prospetto.
2. Quando viene richiesto di selezionare un punto contrassegno all'interno della sezione tipo, digitare I.
3. Fare clic sul componente sezione tipo dopo il quale si desidera inserire il nuovo componente sezione tipo.

   Nota: In alternativa, digitare B per selezionare il componente sezione tipo prima del quale inserire il nuovo componente sezione tipo.

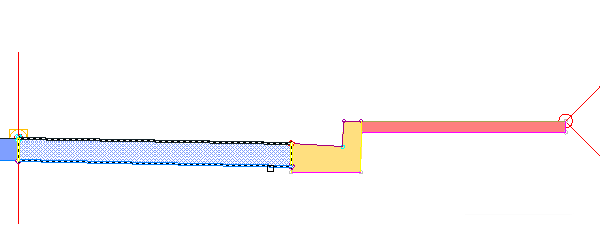

   Il nuovo componente sezione tipo viene inserito e il componente sezione tipo immediatamente successivo viene evidenziato e associato al punto di associazione più esterno del nuovo componente sezione tipo.


4. Fare clic su un nuovo punto di associazione per il componente sezione tipo evidenziato o premere INVIO per accettare la posizione corrente.
5. Premere Esc per terminare il comando.

Come sostituire un componente sezione tipo esistente con uno nuovo

1. Selezionare un componente sezione tipo da una tavolozza degli strumenti, da un catalogo di strumenti tramite la Libreria, oppure importare un componente sezione tipo utilizzando il comando Importa nella Carta dalla relativa raccolta nella struttura Prospetto.
2. Quando viene richiesto di selezionare un punto contrassegno nell'assieme, immettere R.
3. Fare clic sul componente sezione tipo da sostituire.
4. Se il componente sezione tipo esistente dispone di obiettivi mappati, viene visualizzata una finestra di dialogo. Selezionare una delle seguenti opzioni:
   • Mantieni obiettivi simili: in tutti i modellatori che utilizzano la sezione tipo vengono mantenuti gli obiettivi applicabili. Il mantenimento di obiettivi simili è supportato per tutti i tipi di obiettivi.
     Nota: Gli obiettivi simili sono determinati dal nome dell'obiettivo. Ad esempio, se sia il componente sezione tipo esistente, sia il componente sezione tipo sostitutivo presentano un obiettivo di tipo larghezza o scostamento denominato "Larghezza", l'obiettivo viene mantenuto.
   • Cancella obiettivi simili: in tutti i modellatori che utilizzano la sezione tipo, gli obiettivi simili nel nuovo componente sezione tipo vengono impostati su <nessuno>.

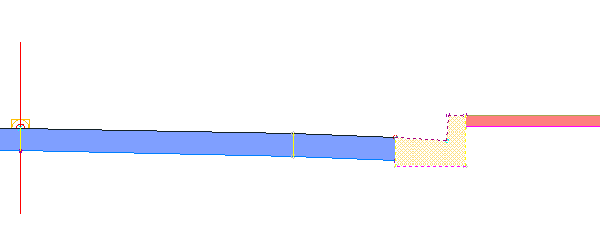

   Il nuovo componente sezione tipo viene inserito.

5. Premere Esc per terminare il comando.
