Utilizzare la scheda Contenuto per definire il tipo di deviatoio da creare e altri parametri.
- Catalogo contenuti
- Consente di specificare il catalogo da utilizzare per la creazione del deviatoio. Selezionare un'opzione dall'elenco a discesa o fare clic su
per visualizzare la finestra di dialogo Catalogo deviatoi in cui è possibile caricare un altro catalogo. Questi file sono memorizzati per default in C:\ProgramData\Autodesk\C3D 2022\ita\Data\Railway Design Standards\Turnout\. - Tipo di deviatoio
- Consente di specificare il tipo di deviatoio:
- Semplice
- Equilatero
- Trasversale
- Intersezione combinata
- Deviatoio a tre vie
- Semplice
- Filtro (tangente angolo)
- Consente di specificare l'angolo del deviatoio. Angoli più piccoli creano deviatoi più graduali.
- Modello
- Consente di specificare il modello del deviatoio. I modelli disponibili con l'angolo specificato nel file catalogo deviatoi vengono visualizzati nell'elenco a discesa.
- Direzione
- Consente di specificare la direzione, in avanti o all'indietro, in base alla quotatura progressive del tracciato. È possibile regolare la direzione e il lato utilizzando un grip dopo la creazione del deviatoio. Per ulteriori informazioni, vedere Come modificare tramite grip i deviatoi ferroviari.
- Lato tracciato
- Consente di specificare il lato del tracciato in corrispondenza del deviatoio, a sinistra o a destra, in base alla quotatura progressive del tracciato. È possibile regolare il lato utilizzando un grip dopo la creazione del deviatoio.
Nota: Il Lato tracciato influisce sul parametro Lato deviatoio (visibile e modificabile nella Tavolozza proprietà deviatoio) a seconda dell'impostazione del parametro Direzione deviatoio.
- Quando la direzione del deviatoio è Avanti, il lato tracciato selezionato corrisponderà al Lato deviatoio (Sinistra e Sinistra o Destra e Destra).
- Quando la direzione del deviatoio è Indietro, il Lato tracciato selezionato farà sì che il Lato deviatoio sia il suo opposto (Sinistra e Destra, Destra e Sinistra).
- Punto di inserimento
- Consente di specificare il punto di inserimento del deviatoio:
- Giunto ferroviario grezzo
- Punto di scambio
- Vertice planimetrico
- Base centro deviatoio su parte principale
- Base centro deviatoio su parte deviata

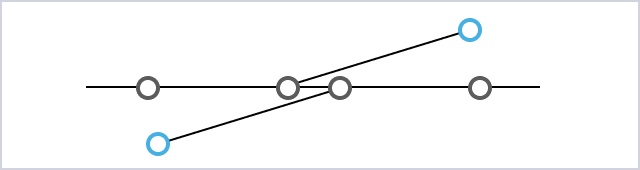

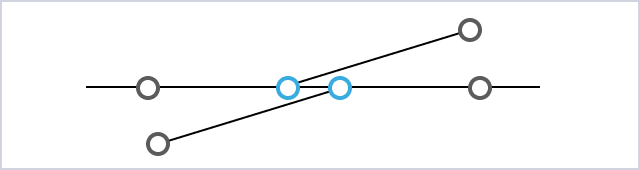

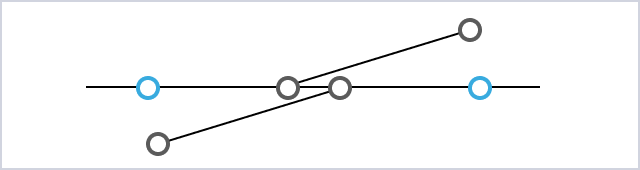

Tipo di deviatoio Giunto ferroviario grezzo Punto di scambio Vertice planimetrico Base centro deviatoio su parte principale Base centro deviatoio su parte deviata Semplice
Equilatero

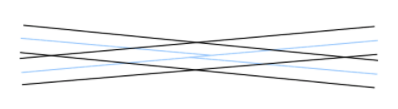

Trasversale

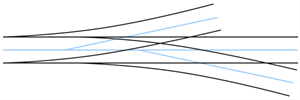

Intersezione combinata
Deviatoio a tre vie
- Parametri
- Consente di specificare parametri aggiuntivi per il deviatoio:
- Velocità di progetto
- Tipo di curva di uscita: questi valori variano a seconda di quanto è disponibile nel catalogo dei deviatoi. Ad esempio, i tipi disponibili potrebbero essere Nessuno, Retta, Curva e Curva di flesso.
- Estendi lunghezza: estende di un valore specificato la lunghezza della linea retta dopo la curva di uscita.
