È possibile aggiungere linee flottanti con transizioni in situazioni in cui è necessaria una transizione ad una linea definita da una lunghezza o da un punto di passaggio.
Come aggiungere una linea flottante con una transizione (da una curva con un punto di passaggio)

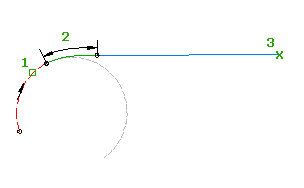

È possibile aggiungere un gruppo transizione-linea flottante, con una lunghezza di transizione e un punto di passaggio specificati, ad una curva.
Se l'entità di associazione (1) viene modificata, la lunghezza della transizione (2) e il punto di passaggio (3) restano invariati. La lunghezza della linea e il punto di associazione variano in modo da conciliare le modifiche apportate alla curva di associazione.
- Fare clic sul tracciato. Fare clic sulla
Trova. - Nella barra degli strumenti Strumenti di layout tracciato, fare clic su
Linea flottante con transizione (da curva, punto di passaggio). Alla riga di comando viene visualizzata la definizione di transizione corrente.
- Specificare l'estremità della curva cui collegarsi.
- Specificare la lunghezza di transizione o il valore A, digitando un valore numerico o selezionando due punti nella Carta.
Specificare un nuovo valore o premere Invio per accettare il valore visualizzato alla riga di comando.
- Se al tracciato sono applicati criteri di progettazione, viene visualizzato il valore minimo per la velocità di progetto corrente.
- Se al tracciato non sono applicati criteri di progettazione, viene visualizzato il valore di default specificato nelle impostazioni relative a curve e transizioni.
- Specificare il punto di passaggio.
Come aggiungere una linea flottante con una transizione (dall'estremità di una curva, con una lunghezza specificata)

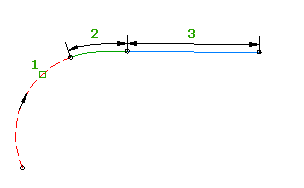

È possibile aggiungere un gruppo transizione-linea flottante, con transizione e lunghezze di linea specificate, ad una curva.
Quando viene modificata l'entità di associazione (1), le lunghezze della transizione (2) e della linea (3) non cambiano. Quando si modifica o si sposta la curva di associazione, viene spostato l'intero gruppo transizione-linea.
- Fare clic sul tracciato. Fare clic sulla Trova.
- Nella barra degli strumenti Strumenti di layout tracciato, fare clic su
Linea flottante con transizione (da estremità curva, lunghezza). Alla riga di comando viene visualizzata la definizione di transizione corrente. - Specificare l'estremità della curva cui collegarsi.
- Specificare la lunghezza di transizione o il valore A, digitando un valore numerico o selezionando due punti.
Specificare un nuovo valore o premere Invio per accettare il valore visualizzato alla riga di comando.
- Se al tracciato sono applicati criteri di progettazione, viene visualizzato il valore minimo per la velocità di progetto corrente.
- Se al tracciato non sono applicati criteri di progettazione, viene visualizzato il valore di default specificato nelle impostazioni relative a curve e transizioni.
- Specificare la lunghezza della linea.
