Creazione di un vertice della figura di rilievo mediante un angolo di deflessione e una distanza

Creare un vertice della figura utilizzando un angolo di deflessione e una distanza. L'angolo di deflessione viene ruotato in senso orario dall'azimut corrente. Per poter utilizzare questo comando è necessario che nella figura siano presenti due o più vertici.

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome di una rete Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   FIGURE DEFL-DIST [angolo] [distanza]

Esempio della riga di comando

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

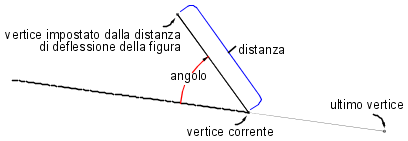

Di seguito viene illustrato il comando Deflessione distanza della figura:

Sintassi dei comandi

FIGURE DEFL-DIST [angolo] [distanza]

Sinonimi del comando

FIG DD

Parametro	Definizione
angolo	Angolo di deflessione misurato fino al nuovo vertice. Immettere questo valore nelle unità angolari correnti del database rilievi, ovvero GMS, gradi, gradi decimali, radianti o millesimi di pollice.
distanza	Distanza dal vertice corrente nella figura. Immettere questo valore nelle unità di distanza correnti del database rilievi.
