Informazioni sulle sezioni modellatore

Utilizzare le sezioni del modellatore per esaminare le sezioni tipo che costituiscono un tipo modellatore, nonché gli oggetti Civil circostanti, quali superfici e reti di condotte.

Le linee di sezione vengono generate lungo un tracciato della linea base del modellatore. Le sezioni e le viste sezioni vengono create per visualizzare il modellatore e il terreno circostante fino ad una larghezza swath specificata su uno dei due lati della linea base. Le sezioni possono inoltre essere utilizzate per calcolare i volumi dei materiali del modellatore.

Se una linea di sezione interseca sezioni tipo incluse in un'altra linea base, le sezioni tipo possono essere incluse anche nei calcoli di volume eseguiti nel gruppo di linee di sezione.

Posizionamento di linee di sezione in un modellatore

A seconda dell'angolo della linea di sezione rispetto alla linea base principale, la sezione di un modellatore può essere visualizzata in due modi.

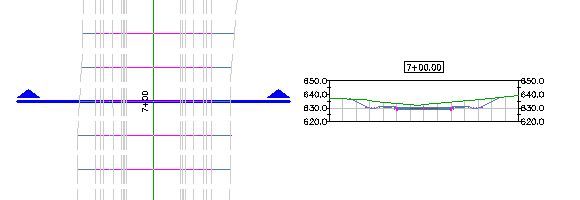

Perpendicolare alla linea base di un modellatore

Quando la linea di sezione è perpendicolare alla linea base principale, la sezione riproduce la sezione tipo del modellatore in cui è inserita la progressiva in corrispondenza della quale la linea di sezione interseca la linea di base.

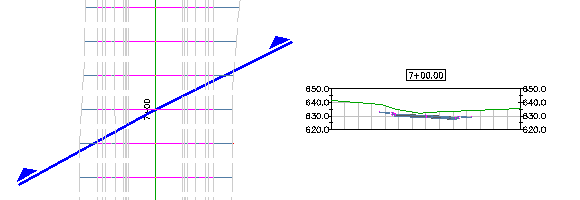

Ad un angolo con la linea base di un modellatore

Quando la linea di sezione non è perpendicolare alla linea base principale, la sezione campiona il tipo di modellatore, crea un solido costituito dai componenti sezione tipo intersecati dalla linea di sezione, identifica gli oggetti (ad esempio collegamenti, punti e forme) sul solido in sezione, quindi taglia il solido per produrre una rappresentazione in sezione.

Nota: Quando una linea di sezione viene disegnata ad un angolo non perpendicolare, i collegamenti di scarpata non sono visualizzati nella sezione. Per visualizzare la scarpata in sezione, creare una superficie superiore del modellatore campionato, quindi campionare tale superficie.

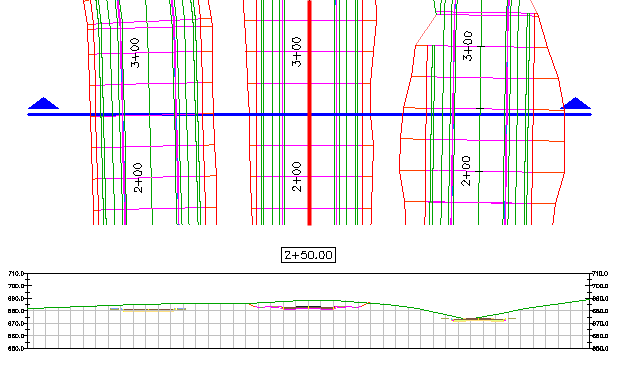

Campionamento di più linee base del modellatore

Con una sezione modellatore è possibile campionare più linee base modellatore. Di seguito sono indicati i passaggi per creare una sezione modellatore che consenta di campionare più linee base:

1. Sulla linea base principale, a cui è associata la linea di sezione, viene riprodotta la sezione tipo del modellatore che viene inserita in corrispondenza della progressiva più vicina lungo la linea di base.
2. In altri componenti sezione tipo che intersecano la linea di sezione, la linea di sezione genera un campione di ciascun componente sezione tipo, crea un solido dei componenti sezione tipo, taglia il solido in modo da ottenere una rappresentazione in sezione, quindi identifica oggetti quali collegamenti, punti e forme sul solido sezionato.
   Nota: Nelle sezioni tipo campionate che non sono associate alla linea base principale, i collegamenti di scarpata vengono riprodotti solo se la linea di sezione è perpendicolare alla linea base della sezione tipo. Per completare la scarpata in una sezione costituita da più linee base, creare superfici superiori per tutti i modellatori campionati quindi generare un campione delle superfici superiori dei modellatori.

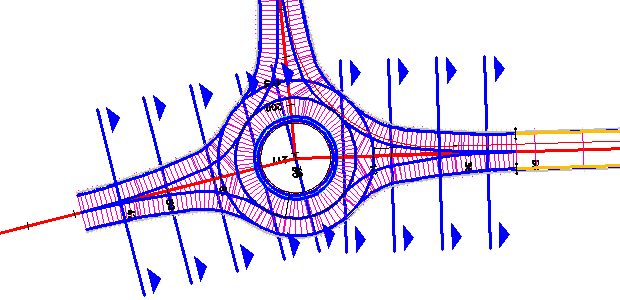

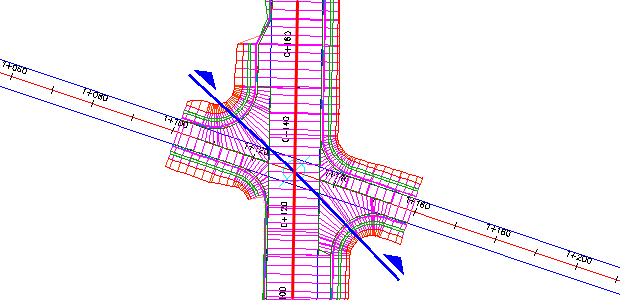

È possibile campionare sezioni trasversali di modellatori complessi o multipli, ad esempio intersezioni, rotatorie, strade senza uscita, corsie di decelerazione e raccordi autostradali. Nelle seguenti immagini, i modellatori sono costituiti da più linee base. Grazie alle linee di sezione raffigurate, le sezioni sono in grado di campionare tutte le linee base con cui si intersecano le linee di sezione.

Le forme modellatore vengono utilizzate nei calcoli del volume dei materiali. Quando si esegue un'analisi delle quantità di materiale, vengono utilizzate nel calcolo tutte le forme di modellatore.

Video: Campionamento di più linee base 00:03:19 Con audio Utilizzare una singola sezione per campionare più linee base o modellatori contemporaneamente.
