Finestra di dialogo Editor quote altimetriche

Utilizzare questa finestra di dialogo per modificare le quote altimetriche e le pendenze per i segmenti di linee caratteristiche, linee lotto o figure di rilievo. Non è possibile modificare i valori delle progressive o le lunghezze dei segmenti.

Utilizzare il tasto MAIUSC o CTRL per selezionare più righe per la modifica.

Icone

Seleziona linea

Seleziona una linea caratteristica, una linea lotto o una figura di rilievo da modificare.

Zoom

Esegue lo zoom della visualizzazione della Carta sul punto di quota altimetrica o sul vertice planimetrico selezionato.

Profilo rapido

Crea un profilo rapido della linea caratteristica.

Innalza/Abbassa

Regola la quota altimetrica dei punti in alto o in basso. Fare clic su Innalza/Abbassa, quindi immettere il valore nella casella di testo.

Se non ci sono righe selezionate, tutte le righe vengono regolate in base allo stesso valore. Se ci sono righe selezionate, il primo punto selezionato viene regolato in base alla quota altimetrica specificata, tutte le righe selezionate vengono regolate in base alla differenza tra il primo punto della quota altimetrica precedente e la nuova quota altimetrica. Ad esempio, se il primo punto selezionato è a 3 piedi e si immette un valore di 10 piedi, la quota altimetrica del primo punto viene spostata in corrispondenza di 10 piedi e vengono aggiunti 7 piedi agli altri punti selezionati.

Innalza in modo incrementale

Regola le quote altimetriche di tutti i punti verso l'alto in base al valore di incremento. In assenza di righe selezionate, regola tutti i punti, altrimenti regola solo i punti delle righe selezionate.

Abbassa in modo incrementale

Regola le quote altimetriche di tutti i punti verso il basso in base al valore di incremento. Se non ci sono righe selezionate, regola tutti i punti, altrimenti regola i punti delle righe selezionate.

Imposta incremento

Consente di specificare il valore che deve essere utilizzato dai comandi Innalza e Abbassa. Immettere il valore.

Livella quote altimetriche

Specifica che le quote altimetriche di tutte le righe selezionate vengono livellate alla stessa quota altimetrica della prima riga nella selezione o ad una pendenza costante dalla quota altimetrica iniziale a quella finale della selezione. Fare clic per aprire la finestra di dialogo Livella.

Inserisci punto quota altimetrica

Inserisce un punto della quota altimetrica tra le progressive iniziale e finale dell'impronta, creando un punto quota altimetrica intermedio.

Elimina punto quota altimetrica

Elimina un punto quota altimetrica tra le progressive iniziale e finale dell'impronta. È possibile eliminare solo una riga selezionata alla volta di punti di quota altimetrica intermedi.

Quote altimetriche da superficie

Apre la finestra di dialogo Imposta quote altimetriche da superficie in modo che sia possibile impostare le quote altimetriche linea caratteristica da una superficie della Carta. Questa opzione risulta disabilitata se nella Carta non sono presenti superfici.

• Se la casella di controllo Quota altimetrica relativa alla superficie è selezionata, le quote altimetriche di tutti i punti vengono aggiornate anche se non ci sono righe selezionate nell'Editor quota altimetrica scarpata.

  Qualsiasi punto della linea caratteristica che si trova al di fuori della superficie mantiene la quota altimetrica esistente e viene impostato per essere assoluto.

• Se la casella di controllo Quota altimetrica relativa alla superficie è deselezionata e non ci sono righe selezionate nell'Editor quota altimetrica scarpata, la quota altimetrica di tutti i punti viene aggiornata.
  Se sono selezionate righe in Editor quota altimetrica scarpata e la casella di controllo Quota altimetrica relativa alla superficie è deselezionata, la modalità di aggiornamento dipende dalla selezione o meno della casella di controllo Inserisci i punti di cambio di pendenza intermedi.

  • Se anche la casella di controllo Inserisci i punti di cambio di pendenza intermedi è deselezionata, vengono aggiornate le righe selezionate.
  • Se la casella di controllo Inserisci i punti di cambio di pendenza intermedi è selezionata, le quote altimetriche di tutti i punti sono selezionate, indipendentemente dalla selezione delle righe.

Se la linea caratteristica è esterna alla superficie, viene visualizzato un messaggio di avvertimento. Se si esegue l'aggiornamento di alcune quote altimetriche, ma uno o più punti sono esterni alla superficie, viene visualizzato un messaggio che indica il numero di punti esterni alla superficie, cui non è possibile assegnare quote altimetriche. Qualsiasi punto della linea caratteristica che si trova al di fuori della superficie mantiene la quota altimetrica esistente.

Invertita

Cambia la direzione delle linee caratteristiche. Aggiorna l'editor in modo da invertire l'ordine dei punti. Questo comando influisce sull'etichettatura e sulla quotatura progressive delle linee caratteristiche.

Mostra solo cambi di pendenza

Visualizza solo i punti iniziali/finali della linea caratteristica e gli eventuali cambi di pendenza compresi tra i punti. Questa opzione semplifica il processo di modifica consentendo l'applicazione delle modifiche apportate alle quote altimetriche a più punti. Per default, nella tabella sono visualizzati tutti i punti delle linee caratteristiche.

Deseleziona tutte le righe

Deseleziona tutte le righe selezionate in modo che i comandi Innalza, Abbassa e Livella abbiano effetto sull'intera lunghezza dell'impronta.

Relativa alla superficie

Specifica una superficie per cui le quote altimetriche della linea caratteristica saranno relative.

Specificando una superficie in questo elenco vengono visualizzate le colonne Quota altimetrica (relativa) e Quota altimetrica derivata da, se non sono state visualizzate in precedenza. Se si seleziona <nessuno>, tali colonne vengono nascoste.

Nota: Le opzioni relative alla quota altimetrica sono supportate anche durante la modifica delle linee di particella nell'Editor quota altimetrica scarpata, ma non durante la modifica delle figure di rilievo o delle linee caratteristiche estratte dinamiche rispetto ai modellatori o ai tracciati/profili principali.

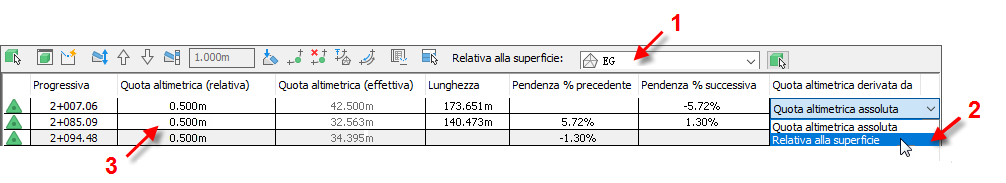

Se la linea caratteristica non è stata originariamente creata come relativa ad una superficie, selezionare una superficie in questo elenco, utilizzare l'elenco a discesa Selezione nella colonna Quota altimetrica derivata da per selezionare Relativa alla superficie per i punti linea caratteristica che saranno relativi alla superficie. È inoltre possibile immettere una quota altimetrica nella Quota altimetrica (relativa) per eseguire lo scostamento dei punti al di sopra o al di sotto della superficie.

La selezione di una superficie e l'impostazione di punti relativi alla superficie hanno i seguenti effetti, a seconda del modo in cui è stata inizialmente creata la linea caratteristica:

• Se la linea caratteristica è stata creata inizialmente come relativa ad una superficie, selezionare una superficie diversa dall'elenco Relativa alla superficie aggiornerà i valori Quota altimetrica (effettiva). Se i valori sono specificati in Quota altimetrica (effettiva), vengono conservati e applicati alle quote altimetriche di superficie in modo che corrispondano alle quote altimetriche effettive.

  Ad esempio, la seguente linea caratteristica è stata creata a 0.500 m rispetto alla superficie EG.



  Se la superficie viene modificata in First Street, i valori nella colonna Quota altimetrica (relativa) vengono applicati immediatamente alle quote altimetriche della superficie First Street in modo che corrispondano alle nuove quote altimetriche nella colonna Quota altimetrica (effettiva).



• Se la linea caratteristica è stata inizialmente creata ad una quota altimetrica o ad una pendenza % fisse, dopo aver impostato la linea caratteristica in modo che sia relativa ad una superficie, la colonna Quota altimetrica (relativa) mostra la differenza tra la Quota altimetrica (effettiva) e la superficie specificata in corrispondenza di tale punto. Il valore di Quota altimetrica (effettiva) non viene modificato.

  Ad esempio, la seguente linea caratteristica è stata creata con il primo punto ad una quota altimetrica fissa di 10.000 m e il punto successivo ad una pendenza % di 2.00%. Tuttavia, non è relativa ad una superficie.



  Se viene modificata in modo da essere relativa alla superficie EG, la quota altimetrica effettiva rimane invariata e la colonna Quota altimetrica (relativa) mostra la differenza di quota altimetrica tra la linea caratteristica e la superficie.



  Nota: In questo caso, se si desidera ripristinare le quote altimetriche effettive alla quota altimetrica della superficie, è possibile utilizzare l'opzione Quote altimetriche da superficie descritta sopra.

Per ulteriori informazioni su questa modalità, vedere Informazioni sulle linee caratteristiche relative.

Colonne

Simbolo

• I triangoli gialli contrassegnano i punti che rappresentano i principali punti notevoli planimetrici. Quando, ad esempio, si crea una linea caratteristica, tutti i vertici vengono visualizzati come triangoli. Se si inseriscono vertici planimetrici, vengono anch'essi visualizzati come triangoli.
• I triangoli bianchi indicano i punti di divisione in cui due linee caratteristiche si incrociano ma nessuna delle due include un punto notevole in quella posizione. Non è possibile modificare direttamente la quota altimetrica di questi punti. Per ulteriori informazioni, vedere "Punti di divisione" di seguito.
  Nota: Le icone punteggiate di colore grigio rappresentano anche oggetti di sola lettura, quali le linee di fine scarpata e le linee caratteristiche con collegamenti dinamici.
• I cerchi contrassegnano i punti di modifica della quota altimetrica. Per inserire un nuovo punto quota altimetrica, utilizzare l'icona Inserisci punto quota altimetrica nell'Editor quota altimetrica scarpata.
Nota: Quando un vertice è un punto condiviso con un'altra linea caratteristica intersecante, un piccolo simbolo + viene visualizzato insieme all'icona relativa a quella riga.

Progressiva

Identifica il punto di inizio del segmento corrente.

Quota altimetrica (relativa)

Specifica il valore positivo o negativo per la quota altimetrica relativa del punto identificato dalla progressiva. La quota altimetrica è relativa alla superficie specificata nell'elenco a discesa Relativa alla superficie.

Ad esempio, se la quota altimetrica relativa è 0.5 m, il punto si trova 0.5 m sopra la superficie specificata.

Nota: Se non è specificata una superficie nell'elenco a discesa Relativa alla superficie, la colonna Quota altimetrica (relativa) è nascosta.

Quota altimetrica (effettiva)

Specifica la quota altimetrica effettiva del punto identificato dalla progressiva.

Lunghezza

Visualizza la lunghezza del segmento corrente.

Pendenza % successiva

Specifica la quota altimetrica finale del segmento corrente nella direzione in avanti. La modifica di questa pendenza cambierà la quota altimetrica del segmento. Questa è la quota altimetrica del punto di progressiva successivo nella riga della maglia successiva.

Nota: Per modificare la pendenza di più righe, selezionare le righe desiderate e modificare la pendenza di una di esse. La nuova pendenza verrà applicata a tutte le righe selezionate.

Pendenza % precedente

Specifica la pendenza del segmento corrente dalla fine all'inizio. La modifica di questa pendenza percentuale comporta la modifica della quota altimetrica iniziale del segmento, ovvero del punto all'inizio della riga corrente.

Quota altimetrica derivata da

Specifica se la quota altimetrica è assoluta o relativa alla superficie specificata nell'elenco a discesa Relativa alla superficie.

Nota: La selezione di una superficie dall'elenco a discesa Relativa alla superficie non crea automaticamente tutti i punti linea caratteristica relativi a tale superficie. È inoltre necessario assicurarsi che l'opzione Relativa alla superficie nell'elenco Quota altimetrica derivata da sia selezionata per ogni punto che si desidera rendere relativo. È inoltre possibile immettere una quota altimetrica nella Quota altimetrica (relativa) per eseguire lo scostamento dei punti al di sopra o al di sotto della superficie.

Nota: Se non è specificata una superficie nell'elenco a discesa Relativa alla superficie, la colonna Quota altimetrica derivata da è nascosta.
