Creazione di un'intersezione di rilievo arco/orientamento

È possibile calcolare l'intersezione tra una linea e un arco. La linea viene stabilita da un punto, un orientamento e uno scostamento.

Come calcolare l'intersezione di un arco e una linea di orientamento nella Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Intersezioni Arco/Orientamento.
3. Immettere l'identificatore punto per il centro dell'arco.
4. Immettere il raggio dell'arco.
5. Immettere l'identificatore punto iniziale della linea.
6. Immettere l'orientamento della linea.
7. Immettere il quadrante della linea.
8. Immettere uno scostamento.
9. Immettere una delle opzioni seguenti:
   • N: per selezionare l'intersezione più settentrionale.
   • S: per selezionare l'intersezione più meridionale.
   • E: per selezionare l'intersezione più orientale.
   • W: per selezionare l'intersezione più occidentale.
   • R: per selezionare la soluzione più vicina.
   • F: per selezionare la soluzione più lontana.
   • 1: per selezionare l'intersezione 1.
   • 2: per selezionare l'intersezione 2.
   • A: per selezionare tutte le intersezioni.
   • P: per selezionare l'intersezione con il dispositivo di puntamento.

Per calcolare l'intersezione di un arco e una linea di orientamento utilizzando il linguaggio comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   ARCB [punto] [raggio] [punto 1] [orientamento] [quadrante] [scostamento]

Esempio della riga di comando

NE 1 100 100

NE 2 200 200

ARCB 2 200 1 50 1 -50

! INTERSECTION # 1 NORTH:186.991377 EAST:301.575300

! INTERSECTION # 2 NORTH:186.991377 EAST:27.714022

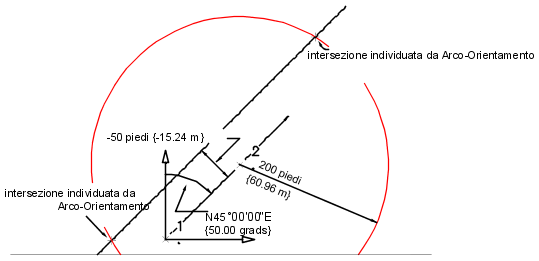

Le intersezioni vengono posizionate tra un raggio dell'arco di 200 con il centro nel punto 2 e un orientamento di 50.0000 gradi disegnato dal punto 1 con una distanza di scostamento di 50 piedi a sinistra.

Sintassi dei comandi

ARCB [punto] [raggio] [punto 1] [orientamento] [quadrante] [scostamento]

Parametro	Definizione
punto	Punto radiale. Si tratta di un punto esistente utilizzato come punto centrale dell'arco.
raggio	Distanza radiale. Si tratta della distanza espressa in piedi o metri dal punto radiale all'arco.
punto 1	Punto esistente dal quale si estende un vettore. Può essere un tipo qualsiasi di punto, incluso un punto di una figura.
orientamento	Orientamento della linea dal punto esistente. Un orientamento stabilisce una direzione per il vettore e viene espresso nelle unità angolo correnti.
quadrante	Quadrante nel quale è presente l'orientamento. I valori possibili sono: 1 (NE), 2 (SE), 3 (SO) e 4 (NO).
scostamento	Scostamento sinistro destro dal vettore. Agisce come se la linea venisse spostata di X piedi. Uno scostamento a destra è un numero positivo, mentre uno scostamento a sinistra è un numero negativo. Se non si desidera alcuno scostamento, utilizzare il valore zero.
