Utilizzare questa scheda per definire l'aspetto del raccordo in una vista piana bidimensionale.
Raccordo
I raccordi possono essere rappresentati nella vista piana mediante l'asse o un simbolo di blocco.

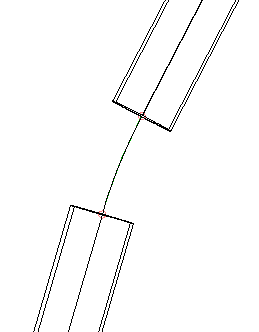

- Visualizza come asse
-
Visualizza il raccordo come asse del blocco definito nel catalogo della rete in pressione.

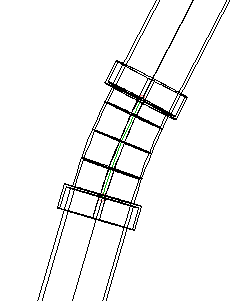

- Visualizza come blocco definito nel catalogo
-
Visualizza il raccordo mediante il blocco definito nel catalogo della rete in pressione.
- Visualizza come blocco definito dall'utente
-
Visualizza il raccordo mediante un blocco definito dall'utente. Sono disponibili le opzioni seguenti:
- Nome blocco: consente di specificare il nome del blocco da utilizzare come simbolo del raccordo. È possibile selezionare un blocco dalla Carta corrente oppure aggiungere un blocco nella Carta mediante la scelta di un file cartografico. Nel pannello a destra viene visualizzata un'anteprima del blocco.
- Personalizzare blocco per pieghe verticali: specifica il nome del blocco da utilizzare per rappresentare pieghe verticali nella vista piana. Selezionare la casella di controllo e scegliere un blocco da utilizzare. Nel pannello a destra viene visualizzata un'anteprima del blocco.
- Opzioni dimensione:
- Utilizza scala Carta: quando questa opzione è selezionata, i valori specificati nelle caselle Valore X e Valore Y (pollici o millimetri, a seconda che l'unità lineare della Carta sia impostata rispettivamente su piedi o su metri) vengono moltiplicati per la scala della Carta per determinare la dimensione del simbolo di raccordo visualizzato nella Carta. Utilizzare questa impostazione quando vengono utilizzati simboli di annotazione.
- Utilizza scala fissa: quando questa opzione è selezionata, la casella di gruppo Scala fissa risulta abilitata. Il simbolo di raccordo verrà ridimensionato in scala in base ai parametri X, Y e Z della scala fissa.
- Utilizza dimensioni in unità assolute: quando questa opzione è selezionata, i valori specificati nelle caselle Valore X e Valore Y sono i valori assoluti delle unità lineari della Carta (pollici o millimetri, a seconda che l'unità lineare della Carta sia impostata rispettivamente su piedi o metri).
- Utilizza dimensione come percentuale dello schermo: quando questa opzione è selezionata, i valori specificati nelle caselle Valore X e Valore Y sono percentuali della dimensione dello schermo della Carta. La dimensione del simbolo di raccordo visualizzato nella Carta corrisponde sempre alla percentuale specificata della dimensione dello schermo della Carta.
- Utilizza scala fissa da dimensione parte: quando questa opzione è selezionata, la casella di gruppo Scala fissa risulta abilitata. Il simbolo di raccordo verrà ridimensionato in scala in base ai parametri X, Y e Z della scala fissa, che a loro volta si basano sulla dimensione dell'oggetto.
