- Calcolare la sopraelevazione ferroviaria per il tracciato ferroviario. Per ulteriori informazioni, vedere Come calcolare la sopraelevazione ferroviaria lungo un tracciato.
- Configurare lo stile etichetta Informazioni sopraelevazione ferroviaria.

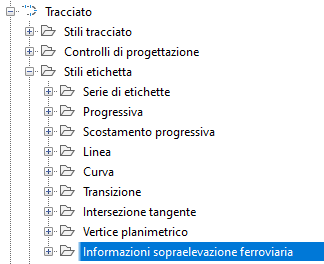

Gli stili etichetta Informazioni sopraelevazione ferroviaria sono disponibili nella raccolta Stili etichetta di tracciato:
È possibile includere proprietà quali sopraelevazione ferroviaria applicata, sopraelevazione ferroviaria di equilibrio, difetto di sopraelevazione ferroviaria e pendenza trasversale ferroviaria, nonché proprietà tracciato. È inoltre possibile includere proprietà del profilo utilizzando un componente Testo di riferimento.
Per ulteriori informazioni sull'impostazione di uno stile etichetta, vedere Finestra di dialogo Composizione stile etichetta.
- Nella scheda della barra multifunzione Annota, fare clic su Aggiungi etichette
Tracciato Informazioni sopraelevazione ferroviaria.
- Selezionare il tracciato.
- Selezionare la progressiva sul tracciato in cui inserire l'etichetta.
