Informazioni sui miglioramenti alle viste profilo.
Novità della versione 2025.2
Ora è possibile visualizzare informazioni aggiuntive sulla finca del profilo di sopraelevazione ferroviaria per un tracciato secondario:
- È stata aggiunta una proprietà Tracciato2 per visualizzare le informazioni relative ad un tracciato secondario nella finca sopraelevazione ferroviaria.
- È stata aggiunta una proprietà Distanza di scostamento max come intervallo per limitare il tracciato secondario visualizzato nella finca sopraelevazione ferroviaria.
- È stata aggiunta la possibilità di etichettare la Progressiva critica di sopraelevazione ferroviaria nella finca sopraelevazione ferroviaria.
Per ulteriori informazioni sulla modifica dei componenti dell’etichetta, vedere Scheda Layout (finestra di dialogo Composizione stile etichetta).
- È stata aggiunta la possibilità di aggiungere diagrammi e tick maglia per punti critici sopraelevazione ferroviaria e punti critici tracciato nella finca.
- È stata aggiunta la possibilità di aggiungere diagrammi per sopraelevazione ferroviaria applicata e sopraelevazione ferroviaria di equilibrio nella finca.
- È stata aggiunta la possibilità di etichettare le progressive proiettate del tracciato principale nella finca sopraelevazione ferroviaria.
- Progressiva tracciato principale mappata - Inizio
- Progressiva originaria tracciato principale mappata - Inizio
Per ulteriori informazioni sulla modifica dei componenti dell’etichetta, vedere Scheda Layout (finestra di dialogo Composizione stile etichetta).
- È stato aggiunto il supporto API per i flussi di lavoro aggiornati della finca tracciato secondario.
Per ulteriori informazioni, vedere Aggiunta di finche dati ad una vista profilo.
Release 2025.1

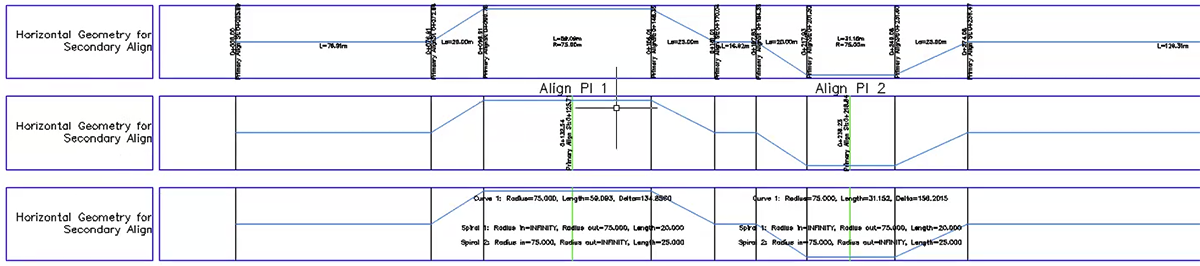

- Sono state aggiunte nuove opzioni di finca geometrica orizzontale per visualizzare ed etichettare le informazioni sul tracciato secondario.

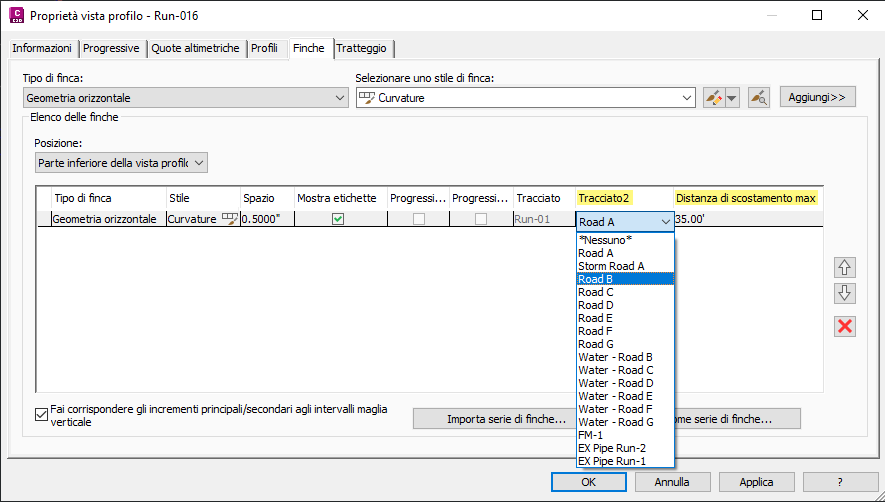

- È stata aggiunta una proprietà Tracciato2 per visualizzare le informazioni relative ad un tracciato secondario.
Nota: È possibile selezionare Tracciato2 anche durante la creazione di nuove viste profilo.
- È stata aggiunta una proprietà Distanza di scostamento max come intervallo per limitare il tracciato secondario visualizzato nella finca.
- È stata aggiunta la possibilità di etichettare le progressive proiettate del tracciato principale nella finca.
- Contenuto testo tangente, curva e transizione
- Progressiva tracciato principale mappata - Inizio
- Progressiva tracciato principale mappata - Fine
- Contenuto del testo vertice planimetrico
- Progressiva tracciato principale mappata alla progressiva estesa vertice planimetrico
- Progressiva tracciato principale mappata alla progressiva originaria estesa
Per ulteriori informazioni sulla modifica dei componenti dell’etichetta, vedere Scheda Layout (finestra di dialogo Composizione stile etichetta).
- Contenuto testo tangente, curva e transizione
- È stata aggiunta la possibilità di specificare il nome del tracciato secondario come titolo della finca. Nell'Editor componenti di testo sono disponibili due opzioni:
- Tracciato principale
- Allineamento orizzontale - Nome tracciato 2
- È stata aggiunta una proprietà Tracciato2 per visualizzare le informazioni relative ad un tracciato secondario.
Per ulteriori informazioni, vedere Aggiunta di finche dati ad una vista profilo.
