Informazioni sui miglioramenti ai flussi di lavoro per le ferrovie.
Novità della versione 2025.2
- Per facilitare il lavoro dei progettisti ferroviari nel Regno Unito e in Francia e soddisfare i loro standard di progettazione, Pendenza %/Pendenza in Impostazioni ambiente ora dispone di formati (orizzontale) e (mm per m, mm/m) per i parametri di pendenza trasversale ferroviaria nell'Editor tabellare sopraelevazione ferroviaria.
Per ulteriori informazioni, vedere Scheda Impostazioni ambiente (finestra di dialogo Impostazioni Carta).
- Sono stati aggiunti nuovi parametri di sopraelevazione ferroviaria per le etichette di Civil 3D Per ulteriori informazioni sulla modifica dei componenti dell’etichetta, vedere Scheda Layout (finestra di dialogo Composizione stile etichetta).
- Etichette informazioni sopraelevazione ferroviaria ed espressioni informazioni sopraelevazione ferroviaria
- Raggio curva
- Pendenza trasversale ferroviaria di equilibrio
- Velocità verticale sopraelevazione ferroviaria di equilibrio
- Pendenza difetto di sopraelevazione ferroviaria
- Velocità verticale difetto di sopraelevazione ferroviaria
- Strappo sopraelevazione ferroviaria
- Rapporto sopraelevazione ferroviaria
- Etichette punti critici sopraelevazione ferroviaria ed espressioni punti critici sopraelevazione ferroviaria
- Raggio curva
- Pendenza trasversale ferroviaria di equilibrio
- Velocità verticale sopraelevazione ferroviaria di equilibrio
- Pendenza difetto di sopraelevazione ferroviaria
- Velocità verticale difetto di sopraelevazione ferroviaria
- Strappo sopraelevazione ferroviaria
- Rapporto sopraelevazione ferroviaria
- Finca dati sopraelevazione ferroviaria per viste profilo
- Pendenza trasversale ferroviaria di equilibrio
- Velocità verticale sopraelevazione ferroviaria di equilibrio
- Pendenza difetto di sopraelevazione ferroviaria
- Velocità verticale difetto di sopraelevazione ferroviaria
- Strappo sopraelevazione ferroviaria
- Rapporto sopraelevazione ferroviaria
- Finca dati orizzontale per transizioni per viste profilo
- Pendenza trasversale ferroviaria di equilibrio
- Velocità verticale sopraelevazione ferroviaria di equilibrio
- Pendenza difetto di sopraelevazione ferroviaria
- Velocità verticale difetto di sopraelevazione ferroviaria
- Etichette informazioni sopraelevazione ferroviaria ed espressioni informazioni sopraelevazione ferroviaria
- Sono stati aggiunti nuovi parametri di sopraelevazione per il tracciato orizzontale nell'Editor tabellare sopraelevazione ferroviaria per i calcoli di sopraelevazione ferroviaria. Questo fornisce una panoramica dei parametri necessari per la progettazione ferroviaria in relazione a tali calcoli:
- Strappo sopraelevazione ferroviaria (m/s^3 o ft/s^3)
- Rapporto sopraelevazione ferroviaria
Per ulteriori informazioni, vedere la Finestra di dialogo Editor tabellare sopraelevazione ferroviaria.
- Aggiunto il supporto API per i parametri Strappo sopraelevazione ferroviaria e Rapporto sopraelevazione ferroviaria.
- È stato esteso il supporto per i parametri sopraelevazione ferroviaria nell'API della struttura RailCANTInfo.
- È stato aggiunto il comando CheckTurnoutCatalog per verificare gli errori di sintassi o di configurazione nei file standard di deviatoio. Per ulteriori informazioni sui comandi di deviatoio, vedere Guida di riferimento dei comandi di scambio.
Novità della versione 2025.1

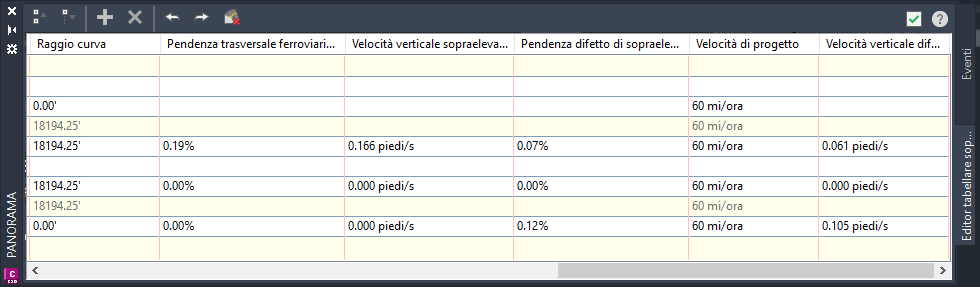

- Sono stati aggiunti nuovi parametri di sopraelevazione per il tracciato orizzontale nell'Editor tabellare sopraelevazione ferroviaria per i calcoli di sopraelevazione ferroviaria. Questo fornisce una panoramica dei parametri necessari per la progettazione ferroviaria in relazione a tali calcoli:
- Raggio curva
- Pendenza trasversale ferroviaria di equilibrio
- Velocità verticale sopraelevazione ferroviaria di equilibrio
- Pendenza difetto di sopraelevazione ferroviaria
- Velocità di progetto
- Velocità verticale difetto di sopraelevazione ferroviaria
Per ulteriori informazioni, vedere Editor tabellare sopraelevazione ferroviaria.
- È stato modificato il parametro Lato per i deviatoi per aiutare a migliorare la documentazione relativa alla progettazione ferroviaria.
- Nella finestra di dialogo Crea deviatoio, il parametro Lato è stato modificato in Lato tracciato per maggiore chiarezza.
- Una proprietà Lato deviatoio è disponibile per il deviatoio nella tavolozza Proprietà oggetto e nell'Editor componenti di testo di Composizione stile etichetta.
Per ulteriori informazioni, vedere Scheda Contenuto (finestra di dialogo Crea deviatoio).
È stato aggiunto il supporto per la creazione di transizioni nei tracciati deviati dei deviatoi. L'ottimizzazione include:
- Transizione semplice per lunghezza/raggio.
- Transizione semplice per punto di passaggio.
- Transizioni di continuità.
