Miglioramenti grafici

Selezione

L'evidenziazione della selezione per componenti, facce e spigoli è stata migliorata per fornire un maggiore contrasto con il modello. Quando si evidenzia un componente, il contorno viene visualizzato in un colore a contrasto per facilitare e migliorare ulteriormente l'identificazione.

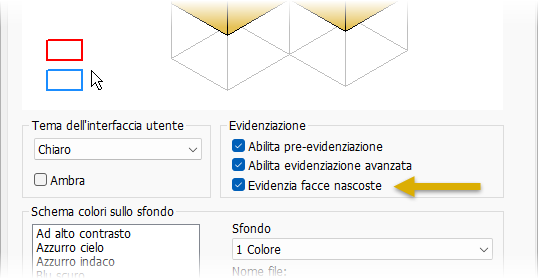

Per utilizzare la nuova opzione Evidenzia facce nascoste, passare a Opzioni applicazione scheda Colori gruppo Evidenzia e selezionare Evidenzia facce nascoste. Questa opzione è disponibile solo quando è attivata l'opzione Evidenziazione avanzata.

Per ulteriori informazioni, vedere Scheda Colori (Opzioni applicazione): riferimenti.

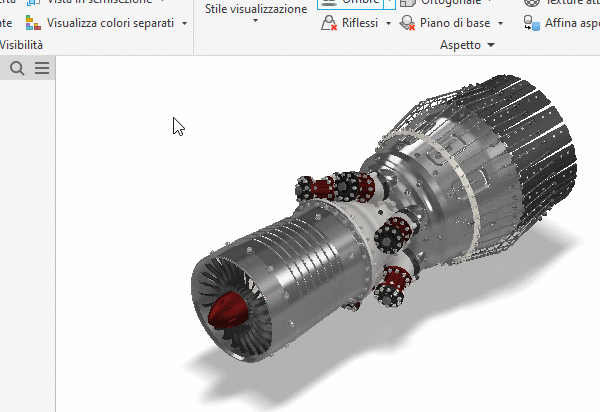

Visualizzazione di componenti con colori separati

Per gli assiemi, è ora possibile visualizzare temporaneamente i componenti con colori separati. La visualizzazione dei componenti con colori univoci può essere utile per la selezione e la comprensione delle relazioni spaziali dei componenti e molto altro. È inoltre possibile definire i colori da utilizzare per la visualizzazione di colori separati.

Accedere a Visualizza colori separati nella scheda Vista gruppo Visibilità.

Per ulteriori informazioni, vedere Come visualizzare i componenti con colori separati.

Pubblicazione di Inventor® Ideas

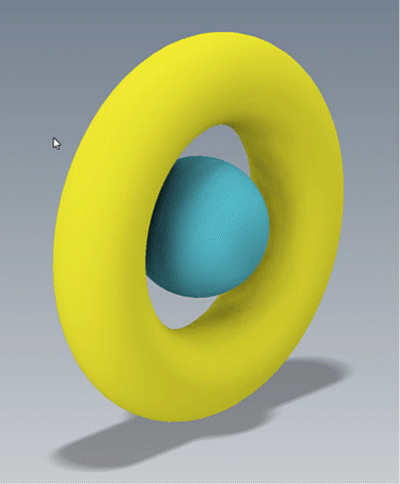

Miglioramento dell'evidenziazione

L'evidenziazione di una sfera, un cilindro, un toro e così via è stata migliorata per distinguere meglio l'elemento di interesse.

Pubblicazione di Inventor® Ideas

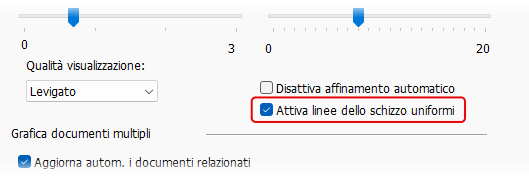

Miglioramenti della visualizzazione delle linee

La visualizzazione della geometria dello schizzo è stata migliorata, pertanto le curve vengono visualizzate in modo più uniforme. Questa opzione dell'applicazione per la visualizzazione delle linee è attivata per default.

Per ulteriori informazioni, vedere Scheda Visualizza (Opzioni applicazione): riferimenti

Personalizzazione dell'elenco colori

È ora possibile personalizzare l'elenco colori nell'Editor schema colori. Sono state aggiunte opzioni alla sezione Colori separati, appena creata.

Accedere all'"Editor schema colori" dalla scheda Strumenti Opzioni applicazione Colori Personalizza schemi.
