Preimpostazioni aggiunte alla finestra di dialogo Formatta testo

È ora possibile specificare e utilizzare le preimpostazioni nella finestra di dialogo Formatta testo. La preimpostazione salva solo il testo, non le impostazioni della finestra di dialogo. Tenere presente che le preimpostazioni non sono condivise tra comandi diversi.

Per ulteriori informazioni, vedere Come utilizzare le preimpostazioni, Formatta testo: riferimenti.

Possibilità di scalare gli archi del fumetto di revisione

Sono stati apportati diversi miglioramenti per lavorare con i fumetti di revisione. Ora è possibile modificare le dimensioni degli archi del fumetto di revisione, consentendo la creazione di fumetti di revisione attorno a dettagli più piccoli nella vista.

È inoltre possibile modificare il fumetto di revisione utilizzando il menu contestuale del nodo del browser del fumetto di revisione utilizzando il comando Modifica... appena aggiunto. Nella finestra di dialogo Fumetto di revisione, è possibile selezionare un'opzione per visualizzare la finestra di dialogo ogni volta che si inserisce un nuovo fumetto di revisione. Ciò consente di modificarlo immediatamente e di utilizzare le impostazioni correnti come valori di default.

Per ulteriori informazioni, vedere Come utilizzare i fumetti di revisione.

Pubblicazione di Inventor® Ideas

Pubblicazione di Inventor® Ideas

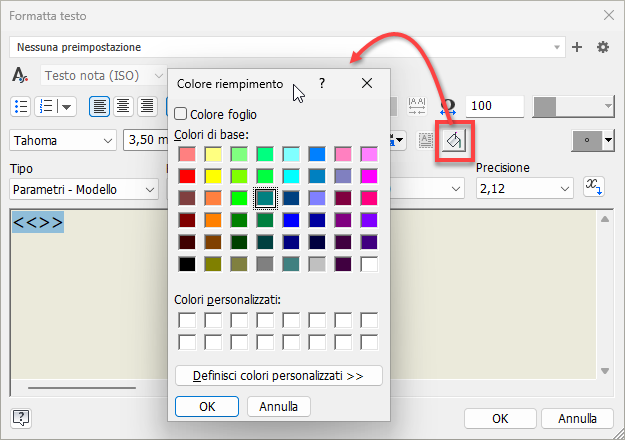

Supporto del riempimento colore di sfondo per le quote in DWG

È stata aggiunta una nuova opzione Riempimento sfondo alla finestra di dialogo Formatta testo per le quote di riferimento, migliorando la leggibilità dei disegni.

Quando vengono esportate in formato DWG, le annotazioni con un riempimento sfondo vengono importate ed esportate con un riempimento colore di sfondo. Tuttavia, ciò non si applica alle annotazioni con una direttrice e una nota generale.

Pubblicazione di Inventor® Ideas

Pubblicazione di Inventor® Ideas

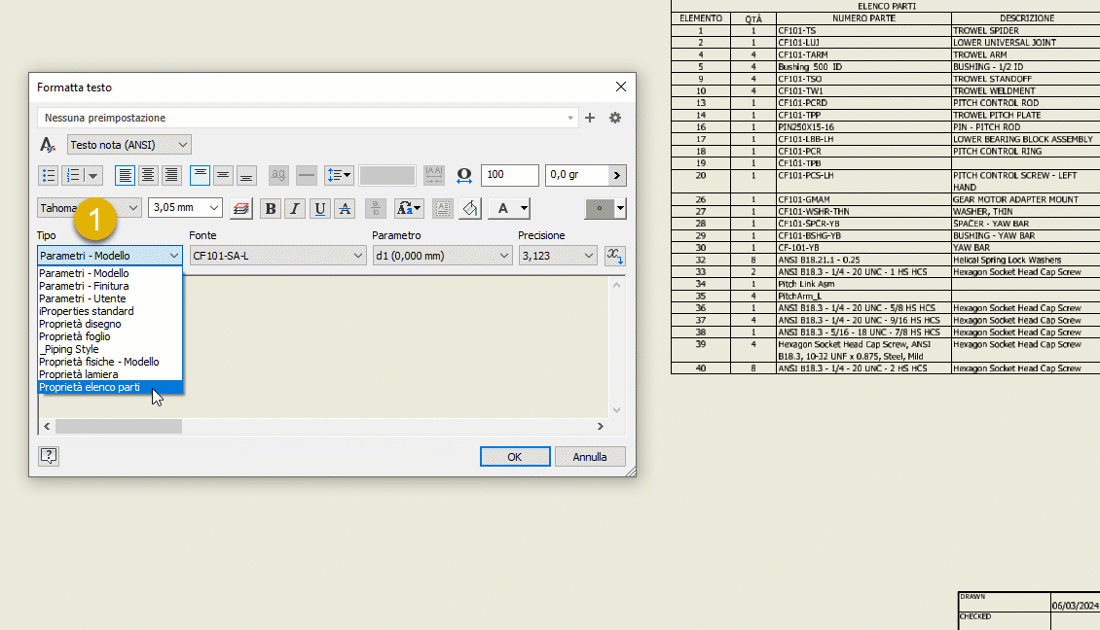

Utilizzo delle proprietà dell'elenco parti nel testo

La possibilità di aggiungere proprietà dell'elenco parti a qualsiasi testo del disegno è stata aggiunta alla finestra di dialogo Testo.

Per ulteriori informazioni, vedere Testo nei disegni, Come aggiungere note generali ad un disegno e Formatta testo: riferimenti.

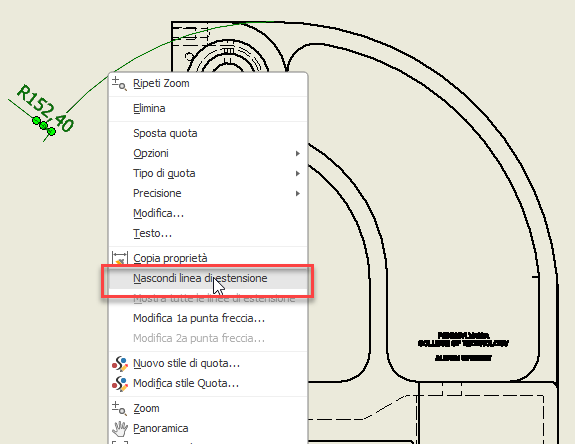

Come nascondere la linea di estensione di una quota diametro e raggio

È stata aggiunta una nuova opzione per le quote Diametro e Raggio che consente di nascondere la linea di estensione. Per utilizzare questa funzione, selezionare la linea di estensione, fare clic con il pulsante destro del mouse e scegliere "Nascondi linea di estensione".
