In entrambi, parti e assiemi, è ora possibile utilizzare tre nuovi tipi di punti di foratura (Piatto W, Angolo V, Angolo Y) durante la creazione di fori. Il tipo Angolo Y crea un punto di foratura incorporato nel parametro profondità del foro. Il tipo Piatto W determina la creazione di un punto di foratura piatto.

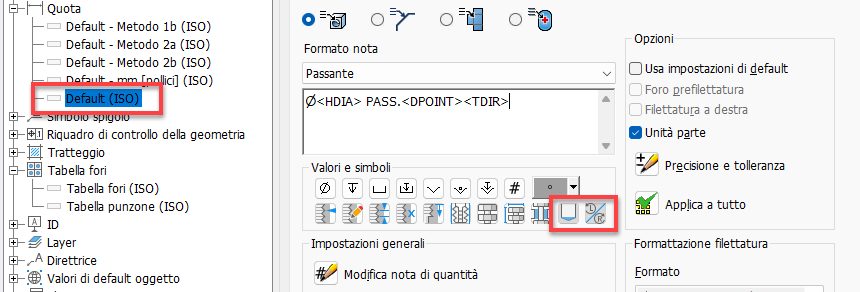

Il pulsante Tipo punto di foratura, che aggiunge l'etichetta alle annotazioni Nota foro 2D e 3D, è stato aggiunto alla finestra di dialogo Nota foro. Utilizzando questa etichetta, il Tipo di punto di foratura attivo è incluso nell'annotazione, rappresentata dai seguenti simboli:

• Piatto = "U"
• Angolo = " " (non viene aggiunto alcun elemento per questo Tipo di punto di foratura)
• Piatto W = "W"
• Angolo V = "V"

Inoltre, il pulsante Direzione filettatura è stato aggiunto alla finestra di dialogo Nota foro, consentendo l'aggiunta dell'etichetta per la direzione della filettatura. Selezionando la casella Filettatura a sinistra, verrà visualizzato LH per le filettature a sinistra nelle annotazioni.

La formattazione viene gestita mediante l'Editor stili.

Per ulteriori informazioni, vedere Come creare fori, Modifica nota foro: riferimenti e Editor stili e norme - Quota: riferimenti.
