Evidenziazione di numeri di riferimento nell'elenco parti

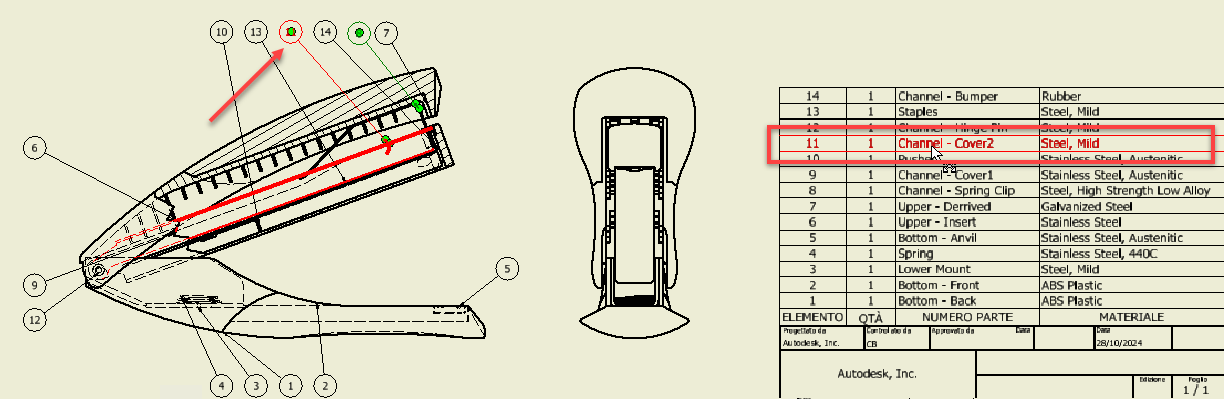

Quando si selezionano una o più righe dell'elenco parti, i numeri di riferimento corrispondenti vengono evidenziati. L'evidenziazione incrociata dei numeri di riferimento consente di trovare facilmente i numeri di riferimento corrispondenti alla riga dell'elenco parti selezionata, semplificando l'individuazione della geometria della parte con numero di riferimento.

Selezione del componente da evidenziare in modo incrociato nella riga dell'elenco parti

A partire da questa release, quando si seleziona una geometria, viene evidenziata la riga dell'elenco parti corrispondente. Assicurarsi che il filtro di selezione "Seleziona priorità parte" sia attivo). Questa funzionalità è valida anche per la selezione del browser.

Selezione della serie componente

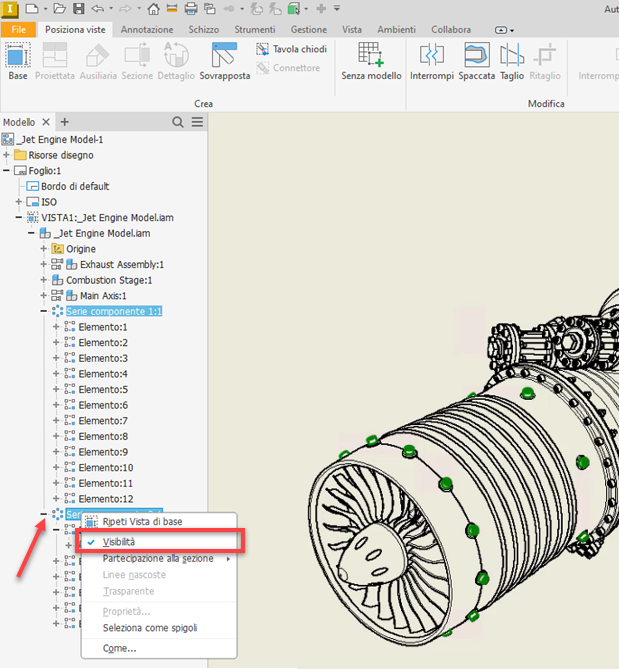

Ora è possibile selezionare la serie componente nel browser dei disegni. Se si seleziona una serie componente, viene evidenziata la voce del browser relativa (solo) alla serie e a tutti i componenti della grafica che compongono tale serie (o serie di serie). Inoltre, le opzioni Visibilità e Seleziona spigoli sono state aggiunte al menu contestuale.

Pubblicazione di Inventor® Ideas

Pubblicazione di Inventor® Ideas

La selezione spaccata Mostra spigoli nascosti è solo per l'anteprima

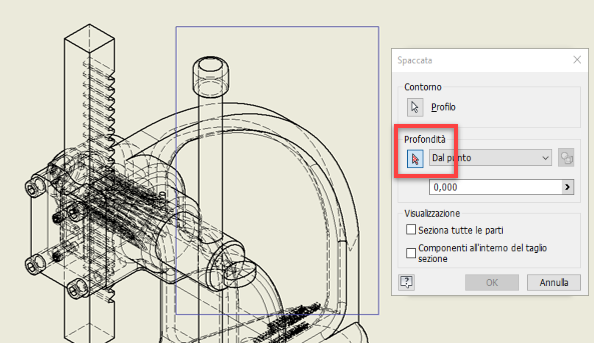

La finestra di dialogo Spaccata è stata riprogettata per adattarsi meglio ai flussi di lavoro, rendendola più facile da usare e più intuitiva.

Le modifiche includono:

• Il controllo Spigoli nascosti viene spostato all'interno dell'area Profondità
• Il controllo Spigoli nascosti è attivo solo se le linee nascoste della vista sono state rimosse

Per ulteriori informazioni, vedere Come creare una vista spaccata.
