Se si digitalizza un'entità geografica punto su un'entità geografica linea o polilinea, la linea o la polilinea vengono divise per fare in modo che la topologia di rete sia corretta.
Come digitalizzare un punto e dividere una linea
- Fare clic sull'icona Esplora modelli di settore.
- Espandere l'argomento relativo alla linea da dividere, ad esempio Condotta o Collettore.
- Fare clic con il pulsante destro del mouse sulla classe di entità geografiche Condotta o Collettore ed effettuare una delle operazioni seguenti:
- Fare clic su Divisione ponderata (solo geometria)
- Fare clic su Divisione forzata (anche attributi)
- Nel disegno, selezionare la linea che rappresenta la condotta o il collettore.
- Nella finestra di dialogo di selezione, fare clic sulla classe di entità punto da creare; ad esempio, selezionare Pozzetto.
- Digitalizzare il punto.
Non è necessario che il nuovo punto si trovi esattamente sulla linea selezionata. Se giace accanto alla linea, quest'ultima viene divisa e le nuove linee risultanti vengono spostate in direzione del punto. Tuttavia, se il punto si trova su una linea diversa da quella selezionata, non viene eseguita alcuna divisione.
Abilitare lo snap dell'oggetto e il relativo tracciamento per fare in modo che il punto venga posizionato sulla linea.

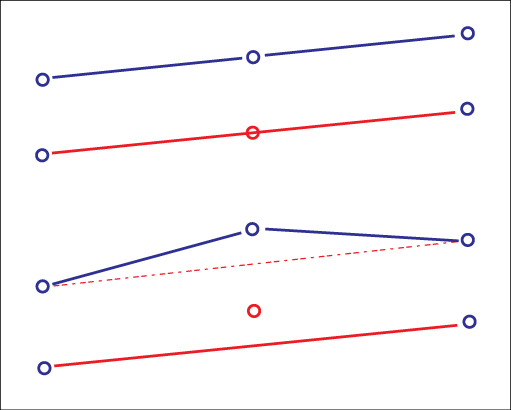

Divisione di linee: quando viene digitalizzato un punto che si trova su una linea dell'impianto o accanto ad essa, le nuove linee risultanti vengono spostate in direzione del punto.
Quando si digitalizza un collettore, in genere sono note solo le coordinate del punto iniziale e del punto finale. La connessione viene eseguita mediante linea retta. Quando si misura un nuovo punto, ad esempio un allacciamento edificio, è molto probabile che non si trovi esattamente sulla condotta; è pertanto necessario regolarla in base al nuovo punto.
