Per i punti di rete è possibile creare dettagli di geometria. Ciò consente, ad esempio, di illustrare pozzetti complessi nel disegno. Si tratta di classi di entità geografiche geometria che in genere contengono soltanto attributi di rappresentazione, ad esempio il tipo di linea. Tutti gli altri dati di attributo vengono memorizzati nella classe di entità geografiche attributo principale.

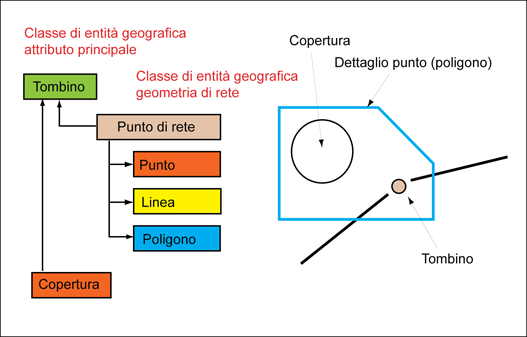

Un punto della rete può presentare una geometria correlata nel disegno. Soltanto il pozzetto appartiene alla topologia di rete.
- Selezionare un'entità geografica nella Carta, ad esempio un serbatoio di smaltimento.
- Fare clic con il pulsante destro del mouse sull'entità geografica serbatoio di smaltimento e selezionare Attributi.
Viene visualizzato il modulo di classe di entità geografiche serbatoio di smaltimento.
- In questo modulo, effettuare una delle operazioni seguenti:
- Fare clic sul menu Funzione
Crea dettaglio punto. - Fare clic sul menu Funzione Crea dettaglio linea.
- Fare clic sul menu Funzione Crea dettaglio poligono.
Attenersi alle istruzioni visualizzate per creare il dettaglio punto, linea o poligono.
- Fare clic sul menu Funzione
Per ciascun punto della rete è possibile creare un solo dettaglio poligono. Questa limitazione non si applica ai dettagli punto e linea.
