Per gli utenti AutoCAD esperti, l'interfaccia della riga di comando rappresenta un metodo rapido per creare gli oggetti e specificare le proprietà. Set di strumenti AutoCAD Map 3D fornisce un'interfaccia di comando in corrispondenza del cursore. Tale interfaccia è denominata input dinamico. La finestra della riga di comando delle versioni precedenti è nascosta per default, ma è comunque possibile visualizzarla in qualsiasi momento.
Con l'input dinamico è possibile effettuare le operazioni seguenti:
- Eseguire comandi digitandoli direttamente nell'area di disegno.
- Rispondere a messaggi di richiesta di comandi in una descrizione comandi o in un menu di descrizione comandi accanto al cursore anziché nella riga di comando.
- Visualizzare la posizione dei puntatori a croce come valori di coordinate in una descrizione comandi.
- Immettere valori di coordinate nella descrizione comandi quando è necessario specificare un punto a seguito di un messaggio di richiesta di comandi anziché nella riga di comando.
- Visualizzare i valori delle distanze e degli angoli quando un comando richiede di specificare un secondo punto.

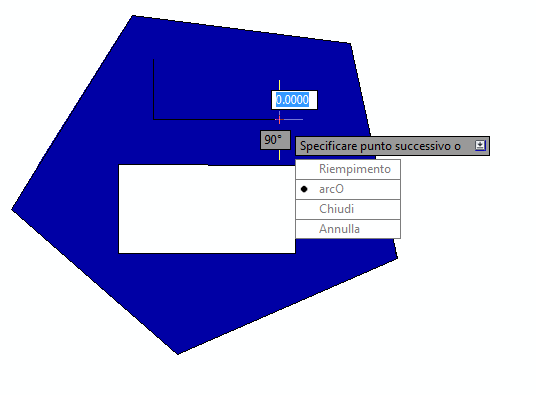

Esempio di input dinamico
Con la riga di comando nascosta, le informazioni dettagliate su determinati comandi non risultano visibili. Per vedere questo tipo di informazioni, visualizzare la riga di comando premendo CTRL+9.
Tenere presenti le regole seguenti:
- Alcuni comandi richiedono di specificare i vettori con il cursore. Al termine, premere Esc.
- Alcuni comandi richiedono di selezionare un oggetto. Fare clic sull'oggetto e premere Invio.
- Alcuni comandi dispongono di più campi di input. Premere il tasto Tab per spostarsi da un comando all'altro.
- Quando viene visualizzata l'icona della freccia in basso
in un messaggio di richiesta, premere il tasto Freccia Giù per visualizzare un elenco di opzioni per il comando. Premere nuovamente il tasto Freccia Giù per spostarsi tra le opzioni, quindi premere Invio per selezionare quella evidenziata.
Come utilizzare l'input dinamico
- Posizionare il cursore su uno spazio vuoto nella Carta geotopografica.
- Immettere cerchio e premere Invio.
- Rispondere ai messaggi di richiesta per disegnare un cerchio.
- Per definire il punto centrale del cerchio, fare clic in un punto qualsiasi della Carta.
- Per definire il raggio del cerchio, immettere 500 e premere Invio.
Per attivare o disattivare l'input dinamico
- Nella barra di stato, fare clic su
o premere F12.
Come disattivare temporaneamente l'input dinamico
- Tenere premuto F12 mentre si lavora.
Come definire le impostazioni di input dinamico
- Fare clic con il pulsante destro del mouse su e scegliere Impostazioni. Nota:
Per default, la funzione Input dinamico è impostata sulle coordinate relative (non assolute). Ad esempio, se si digita 10,10 e quindi 20,20, viene disegnata una linea da 10,10 a 30,30. Se si immettono spesso coordinate assolute, è possibile modificare questa impostazione.
Come visualizzare o nascondere la finestra della riga di comando
- Premere CTRL+9.
Per visualizzare la finestra di testo di AutoCAD con la cronologia delle immissioni della riga di comando, premere F2. Per nascondere queste informazioni, premere nuovamente F2.
Per procedere con questa panoramica di Set di strumenti AutoCAD Map 3D, passare a Menu di scelta rapida
