Esercizio 2: Associazione di un'annotazione agli oggetti della Carta

Utilizzare il modello per le annotazioni definito nell'esercizio precedente per inserire delle istanze dell'annotazione nella Carta. Ogni oggetto Carta che contiene i dati per il limite di velocità nella tabella dei dati oggetto visualizzerà il relativo valore del limite di velocità.

Nota: Per questo esercizio viene utilizzata la Carta modificata in Esercizio 1: Creazione di un modello per le annotazioni.

Associazione di un'annotazione agli oggetti della Carta

1. Selezionare alcune strade nella Carta facendo clic su di esse.

   Per questo esercizio, selezionare alcune strade intorno allo svincolo a quadrifoglio nel centro della città.

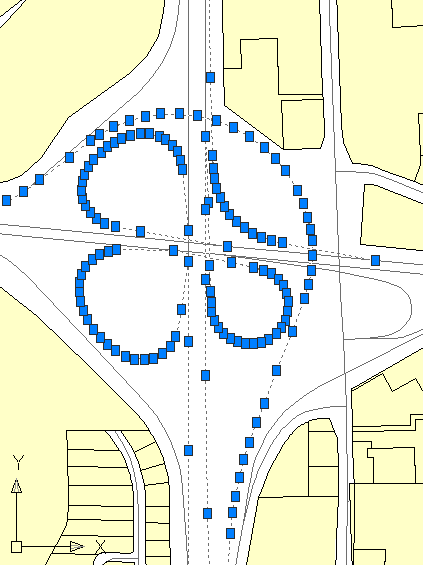

   Selezionare le strade intorno allo svincolo a quadrifoglio.

2. Fare clic su scheda Annotagruppo Annotazione CartaInserisci.

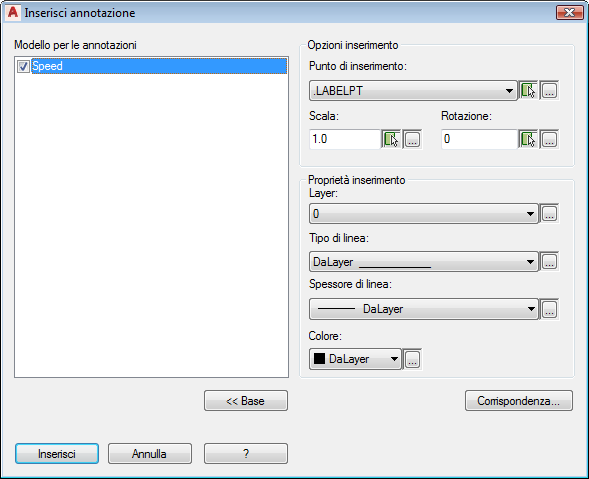

3. Nella finestra di dialogo Inserisci annotazione, in Modello per le annotazioni, selezionare SpeedLimit.


   Qui saranno elencati anche tutti gli altri modelli per le annotazioni definiti nella Carta.

4. Fare clic su Inserisci.

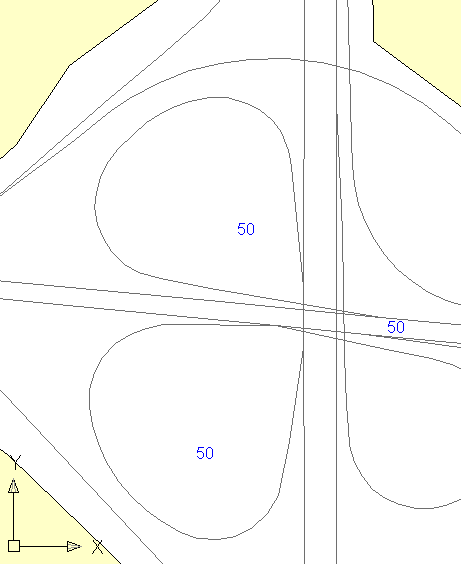

   Accanto ad ogni strada vengono aggiunti i valori dei limiti di velocità in blu in base ai dati oggetto associati agli oggetti strada.

5. Fare clic su Salva con nome per salvare la Carta con un nuovo nome.

   Prendere nota del nome e della posizione della Carta, la quale verrà chiusa e riaperta successivamente.

Per procedere con questa esercitazione, passare all'Esercizio 3: Aggiunta di un'etichetta di testo statica.
