- I risultati vengono caricati automaticamente in Autodesk Inventor Nastran.
- Fare clic con il pulsante destro del mouse su Von Mises in Risultati e scegliere Modifica.

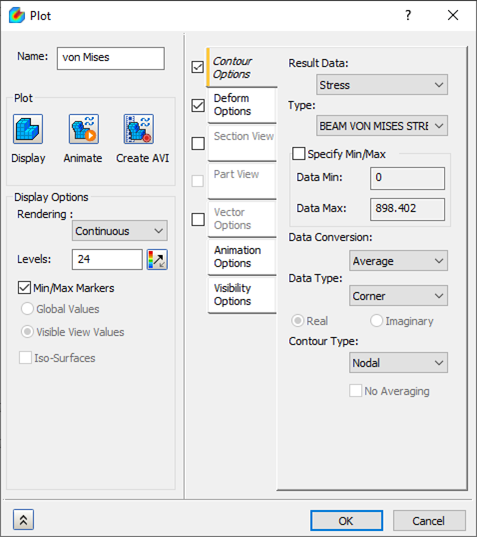

- Nella scheda Opzioni contorno, in Dati risultato, selezionare Sollecitazione; in Tipo, selezionare BEAM VON MISES STRESS.
- Assicurarsi che le schede Opzioni deformazione e Opzioni contorno siano selezionate.

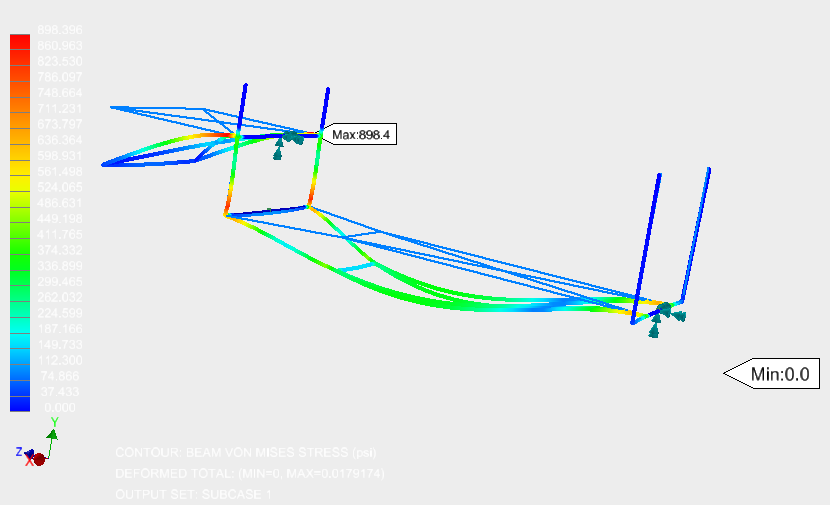

- Fare clic sul pulsante Visualizza per tracciare il contorno.
- Fare clic con il pulsante destro del mouse su Risultati e scegliere Nuovo.

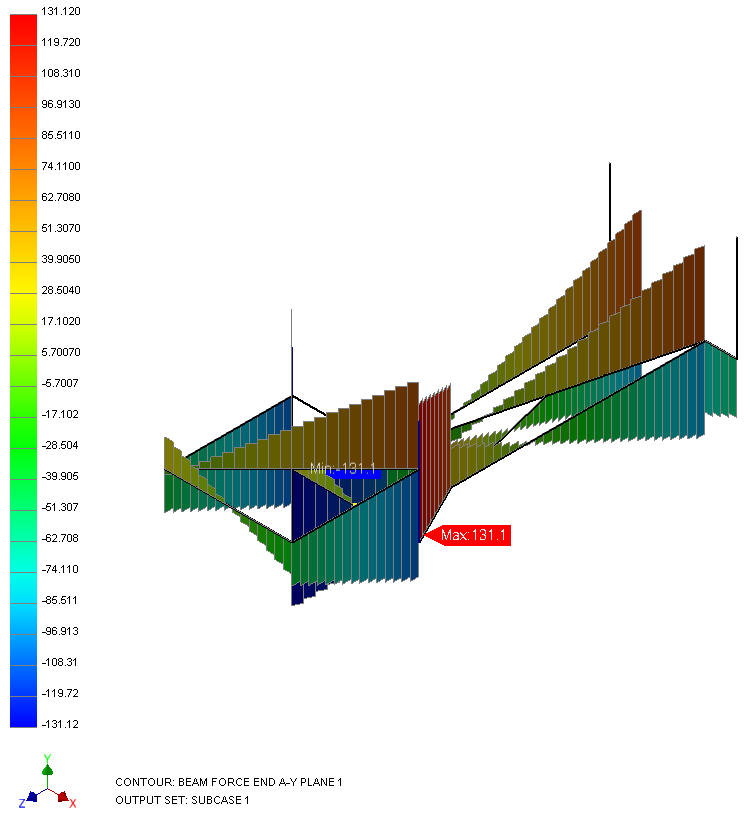

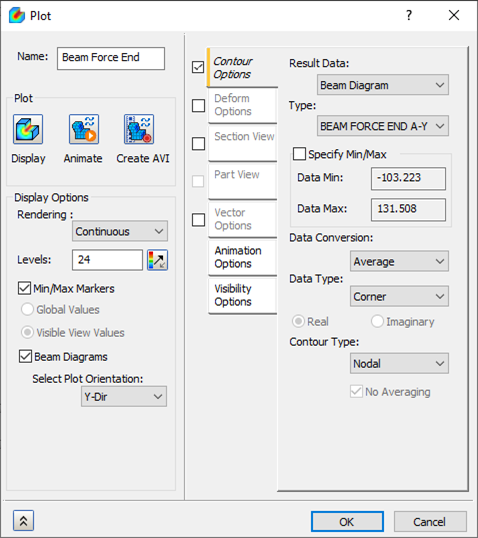

- Nella scheda Opzioni contorno, in Dati risultato, selezionare Diagrammi trave; in Tipo, selezionare BEAM FORCE END A-Y PLANE 1.
- Nel campo Nome (in alto a sinistra), immettere Beam Force End.
- Sul lato sinistro della finestra di dialogo, assicurarsi che l'opzione Diagrammi trave sia selezionata e che l'opzione Seleziona orientamento tracciato sia impostata su Direzione Y.
- Deselezionare la scheda Opzioni deformazione e fare clic sul pulsante Visualizza.

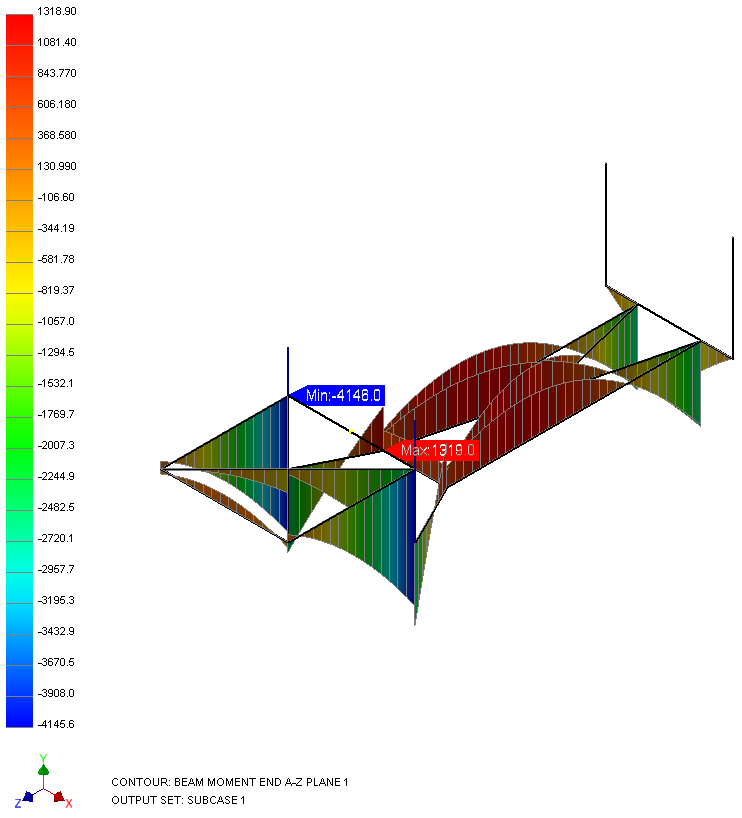

- Nella scheda Opzioni contorno, in Dati risultato, selezionare Diagrammi trave; in Tipo, selezionare BEAM MOMENT END A-Z PLANE 1.
- Nel campo Nome (in alto a sinistra), immettere Bending Moment Beam.
- Assicurarsi che la casella Diagrammi trave sia selezionata e che l'opzione Seleziona orientamento tracciato sia impostata su Direzione Y.
- Fare clic su Visualizza.
Con questa operazione si conclude l'analisi statica lineare del telaio di un rimorchio con gli elementi barra e trave.
Sono stati trattati gli argomenti principali indicati di seguito:
- Esecuzione di un'analisi di una struttura barra/trave.
- Creazione delle proprietà fisiche di elementi linea tramite la sezione trasversale.
- Uso di un carico di gravità.
- Tracciato di un diagramma di trave.
