Esercitazione A6: Definire le proprietà fisiche e la mesh

Per definire le proprietà del materiale

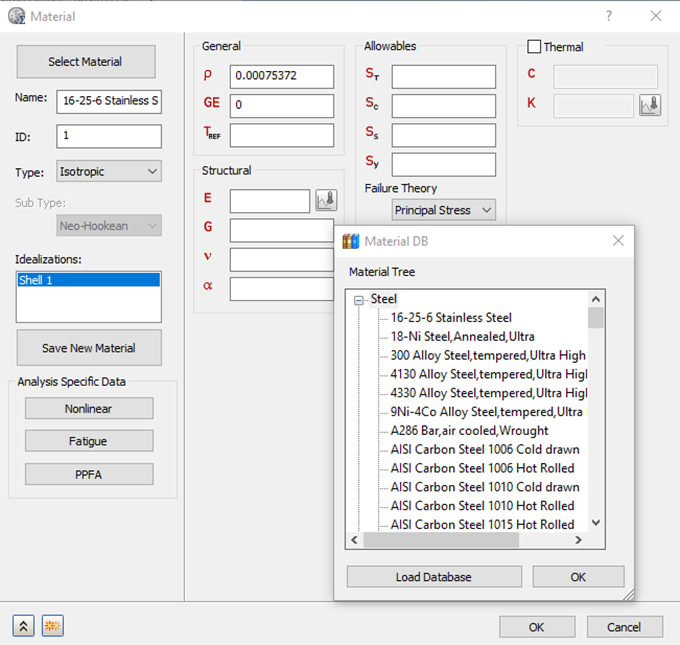

1. Nella struttura Modello, fare clic con il pulsante destro del mouse su Materiali > Nuovo.
2. Nella finestra di dialogo, fare clic su Seleziona materiale. Nella finestra di dialogo DB materiale verranno mostrate alcune librerie di materiali disponibili.
3. Fare clic su Carica database.
4. Passare a C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials e aprire il file ADSK_materials.nasmat. Nella struttura materiali verranno inseriti i materiali disponibili.
5. Nella categoria Steel, selezionare 16-25-6 Stainless Steel. Nella finestra di dialogo Materiale, nell'area Strutturale, verificare che il campo G sia vuoto.

6. Fare clic su OK nella finestra di dialogo DB materiale e nella finestra di dialogo Materiale per creare il materiale.

Per definire le proprietà fisiche

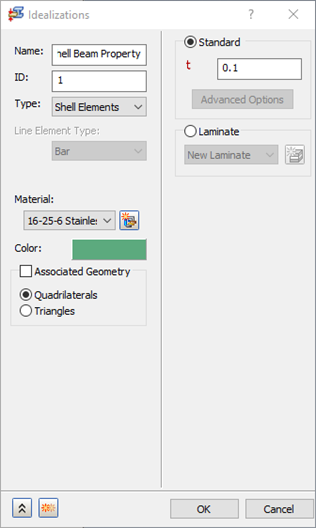

1. Nella struttura Modello, in Idealizzazioni, fare clic con il pulsante destro del mouse su Shell > Nuovo.
2. Nella finestra di dialogo Idealizzazioni, definire le seguenti impostazioni:
   • Nome: Shell Beam Property
   • Tipo: Elementi Shell
   • Materiale: 16-25-6 Stainless Steel
   • Quadrilateri
   • Spessore (t): 0.1

3. Fare clic su OK per creare la proprietà.

Per generare la mesh del modello

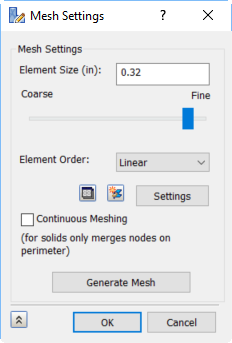

1. Fare clic con il pulsante destro del mouse su Modello mesh > Modifica.

2. Impostare Dimensioni elemento su 0.32, Ordine elementi su Lineare, quindi fare clic su OK per generare la mesh.
